F-16 XL







F-16XL 비행 시험 및 공기역학 연구 요약

F-16XL은 표준 F-16 전투기를 급진적으로 재설계한 파생형으로, 초음속 순항 및 기동 성능 향상을 목표로 개발되었습니다. 핵심 특징은 기존 날개보다 면적이 두 배 이상 넓은 '크랭크-애로우 델타(cranked-arrow delta)' 날개로, 이는 초음속에서의 낮은 항력과 아음속에서의 뛰어난 기동성을 동시에 구현했습니다. 그 결과, F-16XL은 내부 연료 용량이 82% 증가하고 무장 탑재량은 두 배로 늘어나는 등 비약적인 성능 향상을 보였습니다. 그러나 미 공군의 차세대 전술 전투기(Enhanced Tactical Fighter) 경쟁에서 F-15E 스트라이크 이글에 밀려 양산되지는 못했습니다.

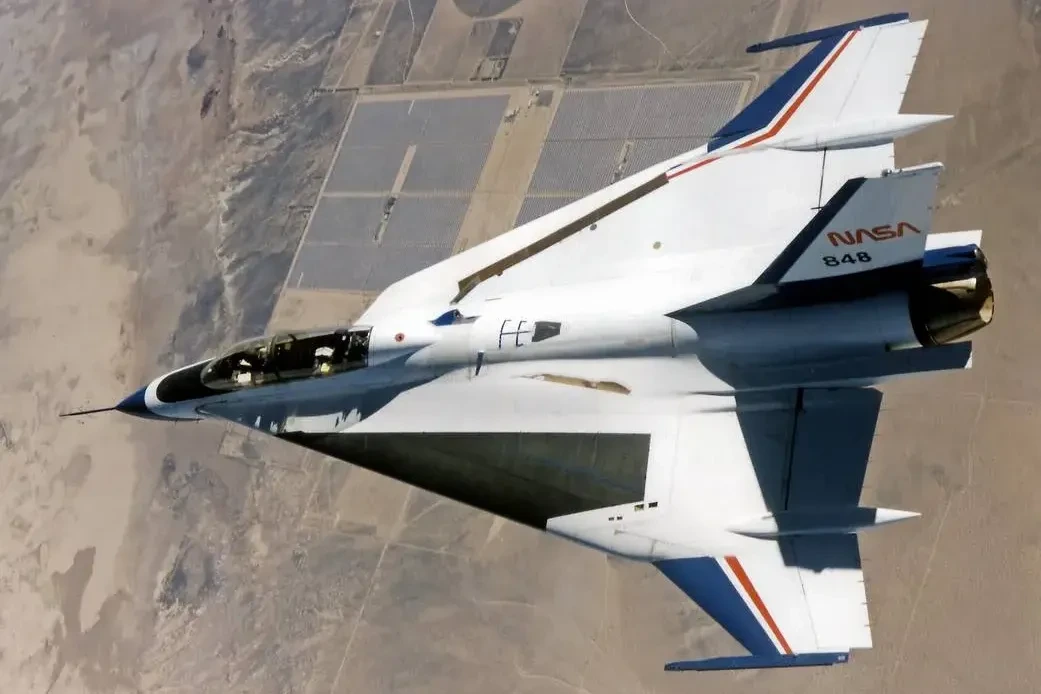

이후 두 대의 F-16XL 시제기(단좌형 F-16XL-1, 복좌형 F-16XL-2)는 NASA로 이관되어 고속 연구 프로그램의 핵심 자산으로 활용되었습니다. 본 문서는 NASA가 수행한 두 가지 주요 연구, 즉 F-16XL-2를 이용한 '초음속 층류 제어(SLFC)' 비행 시험과 F-16XL-1을 이용한 '크랭크-애로우 날개 공기역학 프로젝트(CAWAP)'의 핵심 내용과 결과를 종합적으로 분석합니다.

주요 연구 결과:

1. 초음속 층류 제어(SLFC) 시험 (F-16XL-2):
   • 목표: 고후퇴각 날개에서 광범위한 초음속 층류 흐름을 달성하고, 전산유체역학(CFD) 설계 및 안정성 코드의 유효성을 검증하는 것이었습니다.
   • 성과: 다공성 티타늄 흡입 패널을 통해 날개 표면의 공기를 빨아들여 경계층을 안정시키는 능동적 층류 제어의 공기역학적 실현 가능성을 입증했습니다. 이는 미래 고속 민간 수송기(HSCT)의 연료 효율을 약 11% 향상시킬 수 있는 잠재력을 보여주었습니다.
   • 과제 및 발견: '흡입구 유발 조기 천이(suction-hole-induced premature transition)' 현상, 즉 흡입량이 과도할 경우 오히려 난류가 발생하는 문제를 확인했습니다. 또한, 날개 안쪽 영역에서 예상치 못한 난류가 지속적으로 발생하여 층류 달성에 어려움을 겪었습니다.
   • 데이터베이스 구축: 경계층 천이를 예측하는 안정성 코드(N-factor) 보정을 위한 세계 최초의 3차원 초음속 층류 데이터베이스를 구축했습니다. 분석 결과, 설계 목표 N계수는 1012였으나 실제 천이는 다양한 조건에서 광범위한 N계수 값(919)에 걸쳐 발생하여, 기존 예측 모델의 한계와 추가 연구의 필요성을 시사했습니다.
2. 크랭크-애로우 날개 공기역학 프로젝트(CAWAP) (F-16XL-1):
   • 목표: F-16XL-1의 독특한 날개 형상에서 발생하는 복잡한 공기 흐름을 이해하기 위해 비행 시험, 풍동 시험, CFD 시뮬레이션 데이터를 종합적으로 비교 분석하는 것이었습니다.
   • 성과: 낮은 받음각에서는 비행 데이터와 CFD 예측이 상당히 잘 일치했으나, 높은 받음각에서는 CFD가 주 와류(primary vortex)는 잘 예측했지만 2차 와류(secondary vortex) 시스템과 경계층의 상호작용을 정확히 모사하지 못하는 한계를 보였습니다.
   • 주요 발견: 비행 시험 중 날개 앞전 부착선(attachment line)은 예상과 달리 항상 난류 상태임이 확인되었습니다. 천음속 조건에서 충격파 위치는 비행 시험과 풍동 시험 결과가 질적으로 유사하여, CFD 모델링에서 제어면 편향각 같은 세부 요소가 중요함을 입증했습니다.
   • 기술적 기여: 다양한 데이터 소스를 융합하고 시각화하는 기술(Data Fusion)을 적용하여 복잡한 유동 구조를 직관적으로 이해하고 분석하는 새로운 방법론을 제시했습니다.

결론적으로 F-16XL은 군용기로서는 채택되지 않았으나, NASA의 연구 플랫폼으로서 초음속 비행, 층류 제어, 와류 유동 등 첨단 공기역학 분야에 귀중한 실증 데이터를 제공하며 항공 기술 발전에 크게 기여했습니다.

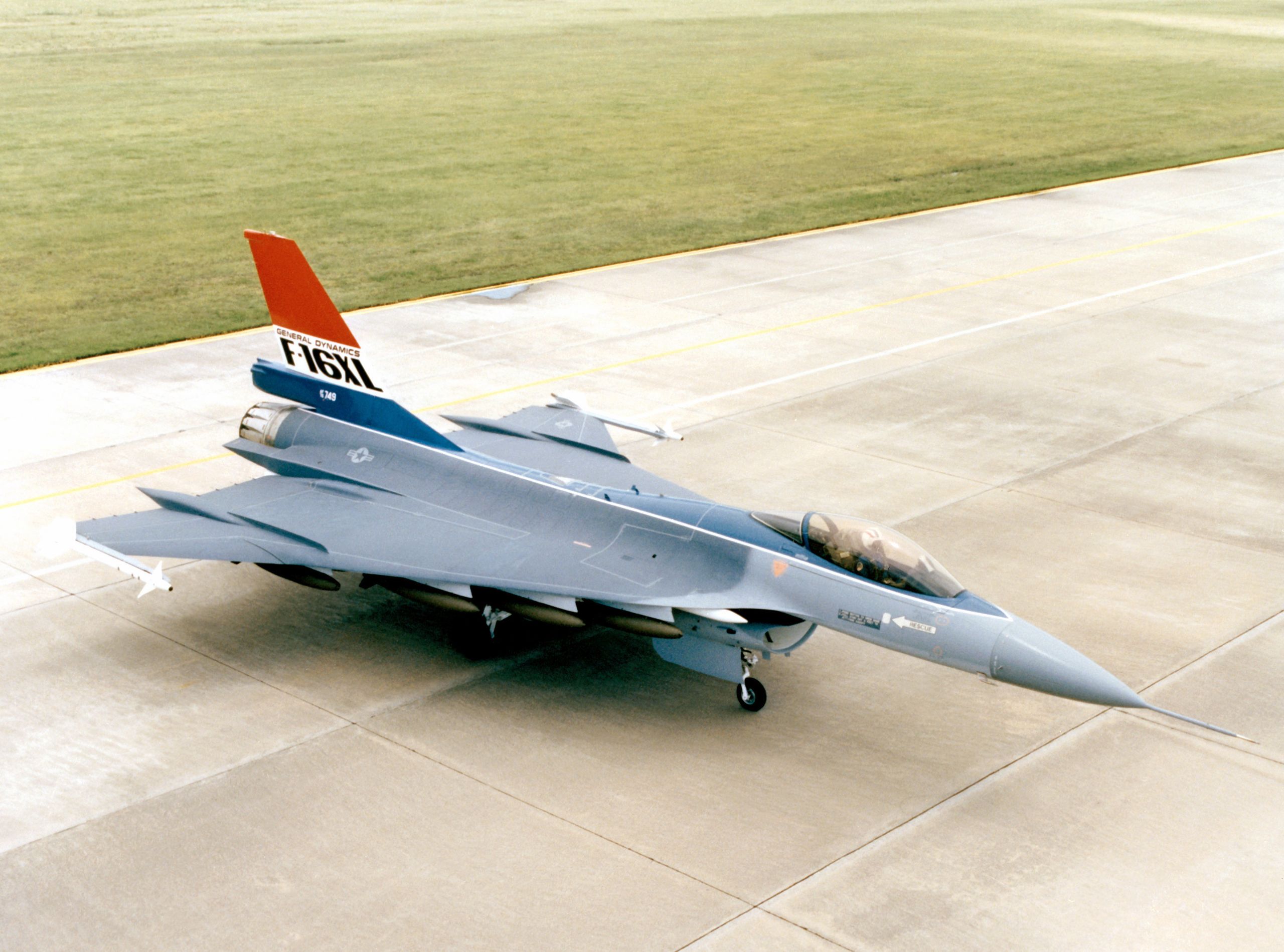

1. F-16XL 항공기 개요 및 성능

F-16XL은 1980년 2월 제너럴 다이내믹스(현 록히드 마틴)가 초음속 여객기를 위해 제안되었던 날개 형상을 F-16에 접목하여 개발한 파생형입니다. 이 프로젝트는 초음속 순항 및 기동 프로그램(SCAMP)으로 시작되었습니다.

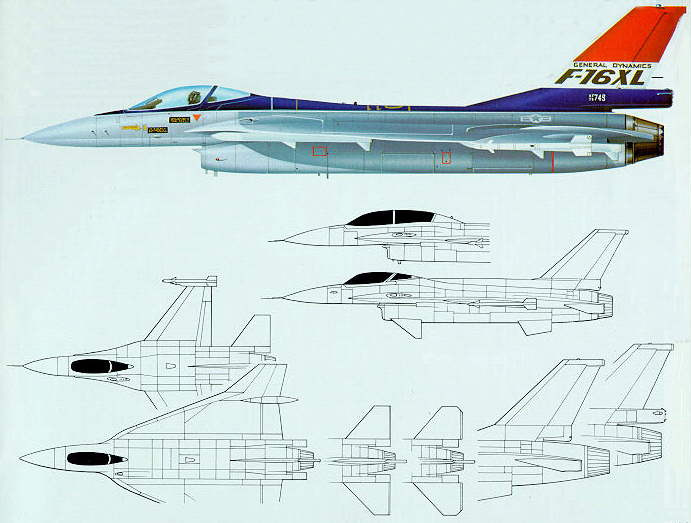

1.1. 설계 및 구조적 특징

• 크랭크-애로우 델타 날개: F-16XL의 가장 큰 특징은 날개 면적이 기존 F-16A의 300 제곱피트에서 633 제곱피트로 두 배 이상 커진 크랭크-애로우 델타 날개입니다.
  • 날개 앞전 후퇴각은 50도에서 70도에 이르며, 3,600시간 이상의 풍동 시험을 통해 최적화되었습니다.
  • 이 설계는 델타익의 고속 효율성을 유지하면서 저속 핸들링 문제를 개선하고 항력을 감소시켰습니다.
• 동체 연장: 3개의 주요 동체 부분 조립체 사이에 2개의 새로운 동체 섹션을 삽입하여 동체 길이가 56인치(142 cm) 늘어났습니다.
  • 이로 인해 내부 연료 용적이 82% 증가하여 작전 반경이 크게 향상되었습니다.
• 소재: 날개 상하부 스킨에 탄소 복합재를 광범위하게 사용하여 무게를 600 파운드(272 kg) 절감했습니다.
• 무장 장착점: 늘어난 날개 면적 덕분에 총 27개의 하드포인트를 확보하여 무장 탑재 능력이 대폭 향상되었습니다. 특히, 반매립형(semi-conformal) 무기 장착 시스템을 통해 무장을 장착한 상태에서도 초음속 비행이 가능했습니다.

1.2. 비행 성능

F-16XL은 기존 F-16 대비 모든 면에서 월등한 성능을 보였습니다.

성능 항목	F-16XL	F-16A 대비	비고
최대 이륙 중량	미상	-	-
내부 연료 용량	65% ~ 82% 증가	50% 작전 반경 증가	외부 연료 탱크 없이 달성
무장 탑재량	최대 15,000 파운드	두 배 증가	총 27개 하드포인트
작전 반경	동일 무장 탑재 시 두 배	40% 더 먼 거리 비행	-
최대 속도	마하 2	최대 무장 시 44% 더 빠름	GE F110-GE-100 엔진 (추력 28,900 lbs)
상승률	분당 62,000 피트	-	-
기동성	7.2G (최대 무장)	5G 선회에 0.8초 소요 (F-16A의 절반)	-
착륙 거리	2,000 피트 미만	-	드래그 슈트 장착

1.3. 미 공군 ETF 프로그램 및 NASA 이관

1981년 3월 미 공군은 차세대 전술 전투기(ETF) 프로그램을 발표했고, F-16XL은 맥도넬 더글라스의 F-15B 파생형(이후 F-15E 스트라이크 이글)과 경쟁했습니다. 1984년 2월, 미 공군은 비용 및 엔진 이중화 등을 이유로 F-15E를 최종 선정했습니다. 이후 제작된 F-16XL 시제기 2대(단좌형 #849, 복좌형 #848)는 NASA로 이관되어 고속 비행 연구에 활용되었습니다.



2. NASA 초음속 층류 제어(SLFC) 비행 시험 (F-16XL-2)

F-16XL-2를 활용한 SLFC 비행 시험은 NASA 고속 연구 프로그램의 일환으로, 초음속 비행 시 날개 표면의 공기 저항을 줄이는 층류 제어 기술을 실증하기 위해 수행되었습니다.

2.1. 실험 목표

• 고후퇴각 날개에서 광범위한 초음속 층류 흐름을 달성하고 유지합니다.
• 층류 흐름 설계에 사용된 전산유체역학(CFD) 코드와 경계층 안정성 코드를 검증하고 보정합니다.
• 표면의 파형, 단차, 간극 등 제작상의 불완전성이 층류에 미치는 허용 기준을 설정합니다.
• SLFC 기술이 고속 민간 수송기(HSCT)에 적용될 경우의 공기역학적 이점을 평가합니다.

2.2. 항공기 개조 및 실험 장비

• 흡입 패널 (Suction Panel): 왼쪽 날개에 장착된 다공성 티타늄 스킨으로, 레이저로 뚫은 미세한 구멍들을 통해 경계층 공기를 빨아들입니다. 패널은 총 20개의 독립적인 흡입 구역으로 나뉘며, 각 구역의 공기 흡입량은 개별적으로 제어됩니다.
• 흡입 시스템: 각 흡입 구역의 공기는 20개의 개별 덕트와 질량 유량 센서를 거쳐 공통 플리넘(plenum)으로 모입니다. 엔진 블리드 에어로 구동되는 터보압축기(turbocompressor)가 저압 환경을 만들어 공기를 흡입하고, 기체 오른쪽으로 배출하여 실험 영역에 미치는 영향을 최소화했습니다.
• 계측 장비:
  • 압력 탭: 흡입 패널 내외부에 총 385개의 압력 탭을 설치하여 압력 분포를 정밀하게 측정했습니다.
  • 열전대 (Thermocouples): 435개의 열전대를 설치하여 표면 온도 변화를 측정했습니다.
  • 천이 탐지 장비:
    • 핫 필름 (Hot Films): 층류에서 난류로의 천이를 탐지하는 주된 수단이었습니다. 총 142개의 핫 필름 센서가 사용되었으며, 실시간으로 경계층 상태를 파악하여 비행 중 의사결정에 활용되었습니다.
    • 마이크로폰 (Microphones): 34개의 마이크로폰이 보조 수단으로 설치되었으나, 비행 중 발생하는 전자 소음과 진동에 민감하여 신뢰성 있는 데이터를 제공하지 못했습니다. 결국 천이 탐지는 거의 전적으로 핫 필름에 의존했습니다.

2.3. 주요 실험 결과 및 분석

2.3.1. 비행 시험 중 발생한 주요 문제

• 흡입구 유발 조기 천이 (Suction-Hole-Induced Premature Transition): 흡입 시스템을 작동시켰을 때, 특정 조건에서 흡입량이 과도하면 오히려 경계층이 불안정해져 난류로 조기에 천이되는 현상이 발견되었습니다. 이는 각 흡입 구멍으로 빨려 들어가는 흐름이 작은 와류 쌍을 생성하고, 이 와류들이 하류의 다른 구멍에서 생성된 와류와 상호작용하며 증폭되기 때문입니다. 이 현상은 특히 날개 앞전 부착선 영역에서 층류 달성을 어렵게 만드는 핵심 요인이었습니다.
• 내부 난류 영역 (Inboard Turbulent Region): 예상과 달리, 흡입 패널의 동체 쪽 내부 영역에서 넓은 범위에 걸쳐 지속적으로 난류가 발생했습니다. 이 난류는 터뷸런스 다이버터(turbulence diverter) 근처에서 시작되어 항공기 중심선에 대해 약 8도에서 11도 각도로 퍼져나갔습니다.
• 유출(Outflow)의 영향: 흡입 시스템이 꺼진 상태에서 날개 표면의 높은 외부 압력으로 인해 흡입 구멍을 통해 공기가 역으로 분출되는 '유출' 현상이 발생했습니다. 이 유출은 부착선 경계층을 불안정하게 만들어 층류 달성을 방해했습니다.

2.3.2. 경계층 안정성 코드 보정 (N-Factor 분석)

이 실험은 3차원 초음속 층류 천이에 대한 방대한 데이터베이스를 구축했으며, 이는 경계층 안정성을 예측하는 N-factor 코드 보정에 사용되었습니다.

• 분석 기관: Boeing Commercial Airplane Group (BCAG), McDonnell Douglas Corporation (MDC), High Technology Corporation (HTC)이 독립적으로 데이터를 분석했습니다.
• N-Factor 산포: 분석 결과, 천이가 발생하는 N-factor 값이 9에서 19까지 매우 넓은 범위에 걸쳐 분포하는 것으로 나타났습니다. 이는 단일 N-factor 값(일반적으로 9~10)으로 천이를 예측하는 기존 방법의 한계를 보여줍니다.
  • 대부분의 데이터는 정지 교차류(stationary cross-flow) 교란에 대해 N_{f=0} 값이 7.0에서 11.5 사이에, 최대 증폭 교란에 대해 N_{max} 값이 11.0에서 18.0 사이에 분포했습니다.
• 산포 원인: 이러한 산포의 원인으로는 예측하지 못한 압력 분포, 교차류(cross-flow)와 톨민-슐리히팅(Tollmien-Schlichting, TS) 파동 간의 상호작용, 그리고 원시 데이터 처리 방식의 차이 등이 지목되었습니다.
• 결론: 큰 산포에도 불구하고, 분석 결과는 미래 층류 날개 설계 시 목표 N-factor 값을 10에서 12 사이로 설정하는 것이 유망하다는 결론을 도출했습니다. 또한, eMalik3d 코드와 더 발전된 PSE(Parabolized Stability Equations) 코드를 비교한 결과, PSE 코드가 N-factor 값의 산포를 줄이지는 못하는 것으로 나타났습니다.

2.3.3. SLFC 기술의 공기역학적 이점

코드 보정 결과를 바탕으로 SLFC 기술의 이점을 분석한 결과, HSCT와 같은 항공기에 적용 시 양항비(L/D)가 약 11% 증가할 것으로 예측되었습니다. 이는 임무 연료를 약 11% 절감할 수 있는 상당한 공기역학적 개선입니다.



3. 크랭크-애로우 날개 공기역학 프로젝트(CAWAP) (F-16XL-1)

F-16XL-1을 활용한 CAWAP는 비행 시험, 풍동 시험, CFD 시뮬레이션 결과를 비교하여 항공기의 기본 유동 물리를 이해하는 데 중점을 두었습니다.

3.1. 연구 목표 및 방법

• 목표: 아음속 및 천음속 영역에서 F-16XL-1의 복잡한 공기 흐름(특히 와류 시스템)을 이해하고, 다양한 데이터 소스 간의 일치성과 차이점을 분석하여 CFD 코드의 신뢰도를 평가하는 것이었습니다.
• 데이터 유형:
  • 비행 시험: 표면 압력, 경계층 레이크(rake), 핫 필름, 표면 터프트(tuft), 오일 흐름, 액정 등 다양한 데이터를 수집했습니다.
  • 풍동 시험: 0.04, 0.11, 0.18 스케일 모델을 사용하여 다양한 레이놀즈 수와 마하수 조건에서 압력 및 공력 데이터를 측정했습니다.
  • CFD: NASA의 CFL3D 코드를 사용하여 나비에-스토크스 시뮬레이션을 수행했습니다.
• 데이터 융합 (Data Fusion): 다양한 소스에서 얻은 시각적 데이터를 3차원 항공기 모델에 중첩하여 유동 구조를 통합적으로 분석하는 기법을 적극 활용했습니다.

3.2. 주요 연구 결과

• 형상 비교: 항공기 실제 형상과 수치 모델링 형상은 날개 위에서 최대 0.24인치의 차이를 보여 비교적 잘 일치했습니다.
• 아음속 압력 비교:
  • 낮은 받음각 (α ≤ 10.4°): 비행 시험과 CFD의 압력 분포가 전반적으로 잘 일치했습니다.
  • 높은 받음각 (α ≥ 13°): CFD가 날개 앞전에서 발생하는 흡입력 피크(suction peaks)를 과소 예측하여 정확도가 떨어졌습니다. 이는 CFD의 난류 모델과 격자가 2차 와류 시스템과 경계층의 복잡한 상호작용을 제대로 모사하지 못했기 때문입니다.
• 천음속 압력 비교:
  • 전반적으로 좋은 일치성을 보였으며, 특히 받음각 4.4°, 마하수 0.97 조건에서 날개 안쪽 앞전의 압력 분포가 매우 정확하게 예측되었습니다.
  • 비행 중 발생한 미세한 제어면 편향(≤ 2°)이 CFD 모델에는 반영되지 않아, 날개 후방부에서 충격파 위치 등에 차이가 발생했습니다. 이는 풍동 시험 결과와 비교했을 때 질적으로 유사한 경향을 보였습니다.
• 경계층 및 표면 마찰:
  • 경계층 천이: 핫 필름 측정 결과, 날개 앞전 부착선은 모든 비행 조건에서 난류 상태임이 확인되어, 높은 흡입력 피크로 인한 재층류화(relaminarization)가 일어나지 않았음을 입증했습니다.
  • 경계층 프로파일: CFD는 부착 흐름과 주 와류 아래의 경계층은 잘 예측했으나, 2차 와류 시스템 아래에서는 비행 데이터와 큰 차이를 보였습니다.
  • 표면 마찰: CFD와 비행 시험 모두 주 와류와 2차 와류의 영향으로 두 개의 높은 국소 표면 마찰 계수(cf) 영역을 예측했으나, 마찰 계수의 절대값과 와류의 폭에서는 차이가 있었습니다.

--------------------------------------------------------------------------------

4. 가상 모델: F-16XL Block 72 개념

DeviantArt의 한 아티스트(indowflavour)가 제안한 가상의 'F-16XL Block 72'는 F-16XL이 ETF 경쟁에서 승리했을 경우 현대 기술로 개량되었을 모습을 상상한 개념입니다. 이는 실제 개발된 모델이 아닌 창작물입니다.

• DSI(Diverterless Supersonic Inlet): 가동 부품이 없는 공기 흡입구로, 무게를 줄이고 스텔스 성능을 향상시킵니다.
• 첨단 항전 장비:
  • AESA 레이더: AN/APG-83(v2) SABR (탐지 거리 > 200 nmi/370 km)
  • EOTS (Electro-Optical Targeting System): 스텔스 설계를 적용한 저항이 낮은 전자 광학 표적 시스템
  • DAS (Distributed Aperture System): 기체 주변에 6개의 고해상도 적외선 센서를 장착하여 전방위(4π 스테라디안) 감시 능력을 제공합니다.
• 스마트 조종석 (SMART Cockpit):
  • WAD (Wide Area Display): 파노라마식 고해상도 터치스크린
  • 3D-AR HUD: 3D 증강 현실 기술이 적용된 헤드업 디스플레이

이러한 가상 개념은 F-16XL 플랫폼이 지닌 높은 잠재력을 보여줍니다.







미 공군 역사상 가장 과소평가된 전투기? F-16XL에 대한 5가지 놀라운 사실

서론: 모두가 아는 F-16, 그리고 아무도 모르는 F-16XL

'파이팅 팰컨(Fighting Falcon)'이라는 애칭으로 더 유명한 F-16은 항공우주 기술에 조금이라도 관심이 있는 사람이라면 누구나 아는 현대 전투기의 상징입니다. 뛰어난 기동성과 다재다능함으로 반세기 가까이 세계의 하늘을 지배해 온 이 베스트셀러 전투기는 끊임없는 개량을 거듭하며 진화해왔습니다. 하지만 여기, F-16의 역사 속에 가려진 또 다른 이름이 있습니다. 바로 F-16XL입니다.

F-16XL은 기존 F-16에 급진적인 재설계를 가해 탄생한 형제 기체이지만, 대중에게는 거의 알려지지 않았습니다. 이 글은 단순한 파생형을 넘어 시대를 앞서간 공학적 걸작이었던 F-16XL의 베일을 벗기고, 그 놀라운 잠재력과 비운의 역사에 얽힌 5가지 사실을 조명하고자 합니다.



1. 날개 하나 바꿨을 뿐인데: 혁명적인 '크랭크드 애로우 델타' 날개

F-16XL의 가장 두드러진 특징은 바로 '크랭크드 애로우 델타(cranked-arrow delta)'라고 불리는 독특한 날개 디자인입니다. 이 날개는 기존 F-16A/B의 날개 면적(300 제곱피트)보다 두 배 이상 넓어진 633 제곱피트에 달했습니다. 이는 '경량 전투기'라는 F-16의 태생적 정체성을 완전히 뒤집는 급진적인 변화였으며, 기동성 위주의 제공 전투기를 강력한 장거리 타격기로 변모시키려는 담대한 시도였습니다. 이 디자인은 초음속 순항 시의 효율성과 전투기로서의 민첩한 기동성을 동시에 확보하기 위한 수많은 연구의 결과물이었습니다. 날카롭게 꺾인 화살촉 모양의 이 날개는 고속에서는 낮은 항력을, 저속에서는 높은 양력을 발생시켜 기존 델타익의 단점을 극복하고 F-16XL만의 독보적인 비행 성능을 구현하는 핵심이었습니다. 그 결과 초음속에서는 25%, 아음속에서는 11%나 양항비가 개선되는 놀라운 효율성을 달성했습니다.

2. 상식을 파괴하는 성능: 두 배의 무장, 두 배의 항속거리

크랭크드 애로우 델타 날개와 길어진 동체는 F-16XL의 성능을 경이로운 수준으로 끌어올렸습니다. 기존 F-16과 비교했을 때 그 차이는 더욱 극명하게 드러납니다.

• 무장 탑재량: 기존 F-16의 두 배에 달하는 15,000파운드의 무장을 27개의 하드포인트에 장착할 수 있었습니다.
• 항속거리: 동체 연장과 날개 부피 증가로 내부 연료 탑재량이 82%나 늘어났으며, 동일한 무장을 탑재했을 경우 기존 F-16보다 두 배 더 멀리 비행할 수 있었습니다.
• 속도: 놀랍게도, 최대 무장을 탑재한 F-16XL은 무장을 전혀 장착하지 않은 F-16A보다 해수면 고도에서 83노트, 고고도에서는 300노트나 더 빨랐습니다.
• 기동성: F-16XL은 5G 선회를 단 0.8초 만에 완료할 수 있었는데, 이는 F-16A가 걸리는 시간의 절반에 불과한 수치였습니다.

3. 시대를 앞서간 기술: 반매립형 무장 장착 방식

F-16XL의 혁신은 단순히 더 많은 무장을 싣는 것에서 그치지 않았습니다. 당시로서는 획기적이었던 '반매립형 무장 장착(semi-conformal weapons mounting)' 시스템을 채택하여 무장 운용의 패러다임을 바꿨습니다. 이 방식은 폭탄과 미사일을 날개 아래에 최대한 밀착시켜 돌출 부위를 최소화함으로써 공기 저항을 극적으로 줄였습니다. 그 결과, F-16XL은 완전 무장 상태에서도 초음속 비행이 가능했습니다. 이는 목표까지의 침투 시간을 단축하고 적의 방공망에 노출되는 시간을 최소화하여 조종사의 생존 가능성을 극적으로 높일 수 있음을 의미했습니다. 당시 다른 전투기들은 상상조차 할 수 없었던 위업이었으며, 스텔스 기술이 본격화되기 전 항력 감소와 비행 성능 유지를 위한 탁월한 공학적 해법이었습니다.

4. 너무 완벽해서 졌을까? F-15E 스트라이크 이글과의 경쟁

이처럼 압도적인 성능을 자랑했지만, F-16XL의 운명은 예상치 못한 방향으로 흘러갔습니다. 1980년대 초, 미 공군은 노후화된 F-111을 대체할 '강화형 전술 전투기(Enhanced Tactical Fighter, ETF)' 사업을 시작했고, F-16XL은 가장 유력한 후보였습니다. 하지만 최종 승자는 F-16XL이 아닌, F-15B 이글을 개량한 맥도넬 더글러스의 F-15E 스트라이크 이글이었습니다. 이 결정의 배경에는 단순히 비행 성능뿐만 아니라, F-15E의 쌍발 엔진이 주는 안정성, 기존 F-15 계열과의 부품 호환성에서 오는 비용 절감 및 가용성 등 현실적인 요소들이 복합적으로 작용했습니다. 결국 미 공군은 F-16XL의 혁신적인 잠재력보다는 F-15E가 제공하는 검증된 플랫폼의 신뢰성, 개발 위험 감소, 그리고 생존성에 유리한 쌍발 엔진의 안정성을 우선시하는 실리적인 결정을 내렸습니다.

5. 전투기의 두 번째 삶: NASA의 하늘을 날다

미 공군과의 계약이 무산되며 F-16XL의 이야기는 끝나는 듯 보였습니다. 하지만 이 혁신적인 전투기는 예상치 못한 곳에서 그 가치를 다시 한번 증명하게 됩니다. 제작된 두 대의 시제기는 NASA로 이관되어 차세대 '고속 민간 수송기(High-Speed Civil Transport, HSCT)' 프로그램을 위한 귀중한 연구 자산으로 부활했습니다. F-16XL의 독특한 날개 디자인은 초음속 비행 시 발생하는 복잡한 공기역학 데이터를 수집하는 데 최적의 플랫폼이었습니다.

항공 역사상 가장 상징적인 장면 중 하나는 1995년에 연출되었습니다. 인류가 만든 가장 빠른 공기흡입식 항공기 SR-71 블랙버드가 초음속으로 비행하는 바로 뒤, 불과 60미터(200피트) 거리에서 F-16XL이 그 충격파의 가장자리를 '서핑'하며 비행한 것입니다. 이 대담한 비행은 단순한 곡예가 아니었습니다. 이 연구를 통해 얻어진 데이터는 미래 민간 초음속 여객기의 가장 큰 난제인 소닉붐(sonic boom)을 완화하는 기술 개발에 결정적인 기여를 했습니다. 비록 전장은 아니었지만, F-16XL은 인류의 비행 기술을 한 단계 발전시키는 데 핵심적인 역할을 수행한 것입니다.



결론: 역사 속으로 사라진 걸작을 기억하며

F-16XL은 비록 양산의 꿈을 이루지 못하고 역사 속으로 사라졌지만, 그 존재는 결코 실패로 끝나지 않았습니다. 크랭크드 애로우 델타익, 반매립형 무장 장착, 그리고 초음속 비행에 대한 깊이 있는 탐구 등 F-16XL이 남긴 혁신적인 설계와 기술적 유산은 후대의 항공기 개발에 중요한 교훈과 영감을 남긴 명백한 공학적 성취였습니다.

마지막으로 한 가지 질문을 던져봅니다. "만약 F-16XL이 차세대 전술 전투기로 선정되었다면, 지난 40년간의 공중전 양상은 어떻게 달라졌을까요?" 이 질문에 대한 답은 영원히 상상 속에만 머물겠지만, F-16XL이라는 이름은 항공 기술의 역사에서 가장 대담했던 도전 중 하나로 기억될 것입니다.



F-16XL-2 초음속 층류 제어 비행 테스트 연구 요약

1.0 서론: 고속 연구 프로그램의 배경과 중요성

NASA의 고속 연구(High-Speed Research, HSR) 프로그램은 음속의 두 배가 넘는 속도로 300명의 승객을 수송할 수 있는 차세대 고속 민간 수송기(High-Speed Civil Transport, HSCT) 개발을 목표로 시작되었습니다. 이러한 야심 찬 목표를 경제적으로 실현하기 위한 핵심 기술 중 하나가 바로 **초음속 층류 제어(Supersonic Laminar Flow Control, SLFC)**입니다. 층류 제어는 항공기 날개 표면의 공기 흐름을 매끄러운 층류(laminar flow) 상태로 유지하여, 항력을 극적으로 감소시키고 연료 효율성을 향상시키는 혁신적인 기술입니다. 초음속 비행에서 이 기술을 성공적으로 구현한다면, HSCT의 총이륙중량, 연료 소모량, 엔진 추력 요구사항 등을 획기적으로 줄일 수 있습니다.

본 연구는 SLFC 기술의 실현 가능성을 실제 비행 환경에서 검증하기 위해 기획되었습니다. 실험의 테스트베드로는 F-16XL-2 항공기가 선정되었습니다. 이 항공기는 HSCT의 날개 형상과 유사한 독특한 크랭크-애로우 델타익(cranked-arrow delta wing)을 가지고 있어, 관련 공기역학적 현상을 연구하는 데 이상적인 플랫폼을 제공했습니다. 본 실험은 NASA 랭글리 연구 센터(LaRC)와 드라이든 비행 연구 센터(DFRC)가 주도하고, 보잉 상용기 그룹(BCAG), 맥도넬 더글러스(MDC), 록웰 인터내셔널 등 산업계 파트너들이 긴밀히 협력하는 NASA-산업 공동 연구팀에 의해 수행되었습니다. 이 협력은 항공우주 분야의 이론, 설계, 제작 및 비행 테스트 역량을 총결집한 대표적인 사례라 할 수 있습니다.

본 요약문은 이 복합적인 비행 테스트의 구체적인 연구 목표, 이를 달성하기 위한 정교한 실험 설계 및 방법론, 그리고 실제 비행을 통해 확보한 핵심 결과와 공학적 교훈을 체계적으로 기술합니다.

2.0 연구 목표

모든 성공적인 연구 개발 프로젝트는 명확하고 측정 가능한 목표 설정에서 시작됩니다. 본 실험의 목표는 단순히 층류 현상을 관찰하는 것을 넘어, 미래 항공기 설계에 직접적으로 기여할 수 있는 정량적 데이터와 검증된 설계 방법론을 확립하는 데 있었습니다. 이는 차세대 고속 항공기 개발의 기술적 불확실성을 줄이고, 설계 신뢰도를 높이는 데 결정적인 역할을 합니다.

본 비행 테스트 실험의 핵심 목표는 다음과 같이 요약할 수 있습니다.

• 광범위한 층류 달성: 실제 초음속 비행 조건(최대 마하 2, 고도 55,000피트)에서 항공기 날개의 넓은 영역에 걸쳐 층류를 성공적으로 구현하고 유지하는 것을 목표로 했습니다. 이는 SLFC 기술의 공기역학적 실현 가능성을 입증하는 가장 직접적인 증거가 됩니다.
• 전산 유체 역학(CFD) 코드 검증: 비행 테스트를 통해 수집된 상세한 압력 분포, 경계층 천이 위치 등의 데이터를 사용하여, SLFC 시스템 설계 및 공기역학적 해석에 사용된 전산 유체 역학(CFD) 코드와 경계층 안정성 코드의 정확성을 검증하고자 했습니다. 이는 이론적 예측 모델의 신뢰도를 높여 향후 설계 과정에서의 오류를 최소화하는 데 필수적입니다.
• 층류 제어 설계 기준 수립: 실제 비행 환경에서 얻은 데이터를 바탕으로 미래 항공기에 적용할 수 있는 신뢰성 있는 SLFC 시스템 설계 기준을 정립하는 것을 중요한 목표로 삼았습니다. 여기에는 표면 조도, 흡입 시스템 요구사항, 천이 예측을 위한 N-계수(N-factor) 기준 등이 포함됩니다.

이러한 목표들을 달성하기 위해, 기존 F-16XL-2 항공기에 대한 정밀하고 복잡한 개조 작업이 선행되어야 했습니다. 다음 장에서는 이러한 목표 달성의 기반이 된 구체적인 실험 설계와 방법론에 대해 상세히 기술하겠습니다.

3.0 실험 설계 및 방법론

신뢰성 있는 과학적 데이터를 확보하고 연구 목표를 성공적으로 달성하기 위해서는 정교한 실험 설계와 체계적인 방법론이 필수적입니다. 본 연구에서는 F-16XL-2 항공기를 SLFC 기술을 시험하기 위한 최첨단 비행 실험실로 전환하기 위해 복잡한 항공기 개조, 정밀한 테스트 하드웨어 제작, 그리고 방대한 데이터를 수집하고 분석하기 위한 체계적인 절차를 수립했습니다.

3.1. 연구 항공기: F-16XL-2 선정 및 개조

F-16XL-2 항공기는 마하 2의 속도와 55,000피트의 고도를 지속적으로 유지할 수 있는 탁월한 성능을 보유하고 있어, HSCT가 운용될 초음속 비행 환경을 모사하는 데 최적의 테스트베드였습니다. 또한, HSCT와 유사한 크랭크-애로우 델타익 형상은 연구 결과의 적용 가능성을 높이는 중요한 요소였습니다.

이러한 잠재력을 극대화하기 위해 항공기의 왼쪽 날개에 대대적인 개조가 이루어졌습니다. 핵심적인 개조 사항은 다음과 같습니다.

• 천공 티타늄 흡입 패널 (Perforated Titanium Suction Panel): 왼쪽 날개 상부 표면에 미세한 구멍이 뚫린 티타늄 패널을 장착했습니다. 이 패널은 경계층 내의 저에너지 공기를 빨아들여 공기 흐름을 안정시키고 층류를 유지하는 SLFC 시스템의 핵심부입니다. 패널은 날개 앞전부터 시위(chord)의 약 60% 지점까지 확장되었습니다.
• 패시브 글러브 및 페어링 (Passive Glove and Fairing): 흡입 패널의 공기역학적 윤곽을 기존 F-16XL 날개 형상과 매끄럽게 연결하기 위해, 패널 주변에 패시브 글러브와 페어링 구조물이 설치되었습니다. 이는 돌출부나 단차로 인한 불필요한 난류 발생을 방지하는 중요한 역할을 했습니다.
• 흡입 시스템 (Suction System): 패널을 통해 빨아들인 공기를 처리하기 위한 복잡한 내부 시스템이 구축되었습니다. 이 시스템은 항공기 엔진에서 추출한 고압 공기(bleed air)를 동력원으로 사용하는 터보압축기, 20개의 독립된 흡입 영역에서 공기를 모으는 개별 덕트, 각 영역의 유량을 정밀하게 제어하는 유량 제어 밸브, 그리고 공기를 한데 모으는 **플레넘(plenum)**으로 구성되었습니다.

3.2. 테스트 하드웨어: 흡입 패널 설계 및 제작

층류 유지는 날개 표면의 미세한 결함에도 극도로 민감하기 때문에, 흡입 패널의 설계와 제작에는 매우 엄격한 기준이 적용되었습니다. 주요 설계 기준과 그 중요성은 다음과 같습니다.

• 공차 및 표면 요철: 설계된 공기역학적 윤곽과의 편차, 표면의 파상도(waviness), 그리고 부품 간 단차(steps)와 간극(gaps)은 경계층에 교란을 일으켜 조기 천이를 유발할 수 있습니다. 따라서 이들을 최소화하기 위해 극도로 정밀한 제작 및 조립 기술이 요구되었습니다.
• 다공성 및 흡입 제어: 흡입 패널은 총 123개의 개별 패치로 구성된 20개의 독립적인 흡입 영역으로 나뉘었습니다. 각 영역은 서로 다른 다공성(porosity)을 가지도록 설계되어, 날개 위치에 따라 최적의 흡입량을 정밀하게 제어할 수 있도록 했습니다. 이는 불필요한 과흡입(oversuction)으로 인한 항력 증가나 조기 천이를 방지하는 데 필수적이었습니다.

제작 완료 후, 패널은 엄격한 품질 보증 절차를 거쳤습니다. 컴퓨터 지원 측량 시스템(Computer-Aided Theodolite, CAT)을 사용하여 최종 장착된 패널의 표면 윤곽이 설계 목표를 충족하는지 검증했습니다. 또한, 표면 파상도 및 다공성 측정, 그리고 각 흡입 영역의 누출 테스트를 수행하여 누출률 1% 미만이라는 설계 목표를 대부분 만족함을 확인했습니다(영역 3에서 1.02%로 약간 초과).

3.3. 계측 및 데이터 수집

실험의 성공은 비행 중 발생하는 복잡한 물리 현상을 정확하게 측정하고 기록하는 데 달려 있습니다. 이를 위해 항공기에는 다음과 같은 다양한 고정밀 계측 장비가 설치되었습니다.

계측 장비	사양 및 수량	목적 및 역할
압력 탭	내부 72개, 외부 40개	흡입 패널 내/외부의 정압(static pressure)을 측정하여 날개 표면의 압력 분포를 파악하고, 흡입량을 계산하는 데 사용되었습니다.
열전대	151개 작동	날개 표면의 온도 분포를 측정합니다. 경계층이 층류에서 난류로 천이할 때 발생하는 미세한 온도 변화를 감지하는 데 활용될 수 있습니다.
천이 탐지 센서	핫필름 142개 (상부 126개, 하부 16개)	경계층의 상태(층류, 천이, 난류)를 실시간으로 감지하는 핵심 센서입니다. 초기에는 마이크로폰 시스템도 계획되었으나, 핫필름이 유일하게 효과적인 천이 탐지 기술로 입증되었습니다.

마이크로폰 시스템은 항공기 구조를 통해 전달되는 진동, 전자 장비 노이즈, 그리고 구조물을 통한 소음 전파에 매우 민감했습니다. 특히 기록된 0-2kHz 주파수 대역은 외부 소음의 영향이 지배적이어서 신호 대 잡음비가 낮아 유효한 천이 데이터를 확보할 수 없었습니다. 반면, 핫필름은 이러한 문제로부터 비교적 자유로워 신뢰성 있는 천이 위치 정보를 제공했습니다.

이러한 센서들로부터 수집된 모든 데이터는 항공기에 탑재된 **비행 데이터 수집 시스템(Flight Data Access System, FDAS)**을 통해 실시간으로 기록되었습니다. 비행 후, 이 방대한 시계열 데이터는 분석의 편의성을 위해 특정 비행 조건을 대표하는 시간 평균 데이터로 처리되었습니다.

3.4. 데이터 분석 절차

수집된 방대한 비행 데이터를 의미 있는 공학적 결과로 변환하기 위해, 체계적인 다단계 분석 절차가 수립되었습니다. 이 절차의 핵심 단계는 다음과 같습니다.

1. 데이터 전처리: 시간 평균된 비행 데이터에 대해 보간(interpolation) 및 평활화(smoothing) 작업을 수행하여 불규칙성을 제거하고 분석 코드의 입력 데이터로 적합하게 가공합니다.
2. 흡입 계수 및 경계층 외곽 속도 계산: 측정된 압력 및 패널 다공성 데이터를 기반으로 각 영역의 흡입 계수(Cq)를 계산합니다. 동시에, MDC Surface Euler 코드를 사용하여 비점성(inviscid) 표면 경계에서의 유동 속도를 계산합니다.
3. 경계층 프로파일 계산: BL3D 코드를 사용하여 계산된 경계층 외곽 속도와 흡입 계수를 입력받아, 날개 표면의 상세한 3차원 경계층 속도 프로파일을 계산합니다.
4. 경계층 안정성 해석: eMalik3d 안정성 코드를 사용하여 계산된 경계층 프로파일 내에서 미소 교란이 증폭되는 정도를 계산하고, 이를 통해 천이 예측의 척도인 **N-계수(N-factor)**를 도출합니다.
5. N-계수와 비행 데이터 상관관계 분석: 최종적으로, 이론적으로 계산된 N-계수를 핫필름 센서로 측정한 실제 경계층 천이 위치와 비교 분석합니다. 이 과정을 통해 안정성 코드의 예측 정확도를 검증하고 설계 기준을 수립합니다.

이와 같은 체계적인 분석 절차는 실험 결과를 정량화하고, CFD 기반 설계 도구의 신뢰도를 검증하며, 궁극적으로 SLFC 기술의 공학적 이해를 심화시키는 데 결정적인 역할을 수행했습니다.

4.0 주요 결과 및 고찰

실제 비행 테스트는 예측하지 못한 수많은 변수와 도전 과제를 동반하며, 이론과 현실의 간극을 명확히 보여줍니다. 본 섹션에서는 F-16XL-2 SLFC 비행 테스트를 통해 얻은 주요 성과와 더불어, 예상치 못했던 기술적 난관과 발견들을 심도 있게 분석합니다. 이러한 결과들은 성공과 실패의 경험 모두에서 귀중한 공학적 교훈을 제공합니다.

4.1. 층류 달성 및 공기역학적 성과

본 실험의 가장 중요한 성과는 초음속 비행 조건에서 높은 후퇴각을 가진 날개 표면에 걸쳐 광범위한 층류를 성공적으로 달성했다는 점입니다. 이는 SLFC 기술이 공기역학적으로 실현 가능하다는 것을 명백히 입증한 결과이며, 미래 고속 항공기 설계에 있어 중요한 이정표가 되었습니다.

또한, 공기역학적 설계 방법론의 관점에서도 의미 있는 성과를 거두었습니다. 비행 중 측정한 날개 표면의 압력 분포는, **엔진 흡입구 충격파 영역(engine inlet shock area) 및 캐노피 접합부(canopy joint)**에서 발생하는 압력 교란을 제외하고는, CFD를 통해 설계된 목표 압력 분포와 매우 잘 일치했습니다. 이는 목표 압력 분포를 먼저 설정하고 이를 구현할 수 있는 날개 형상을 역으로 설계하는 역설계(inverse design) 도구 방법론의 유효성을 성공적으로 입증한 것입니다.

SLFC 기술이 가져올 잠재적 성능 향상을 평가하기 위해 수행된 혜택 연구(benefits study)에 따르면, HSCT와 같은 항공기에 LFC 기술을 적용할 경우 중간 순항 단계에서 양항비(L/D)가 약 9.9% 증가할 수 있는 것으로 분석되었습니다. 이는 연료 소비를 크게 줄이고 항속거리를 늘리는 등 항공기 성능에 직접적이고 긍정적인 영향을 미칠 수 있음을 시사합니다.

4.2. 주요 기술적 난관 및 예상치 못한 발견

혁신적인 기술을 시험하는 과정에서는 언제나 예상치 못한 난관에 부딪히기 마련입니다. 본 실험에서도 여러 기술적 문제점들이 발견되었으며, 이는 향후 SLFC 시스템 설계 시 반드시 고려해야 할 중요한 교훈을 남겼습니다.

• 흡입구 유발 조기 천이: 층류 유지를 위해 적용한 표면 흡입이 오히려 역효과를 낳는 현상이 관찰되었습니다. 날개 앞전의 미세한 흡입 구멍들이 특정 유동 조건 하에서 정렬되고 흡입률이 과도하게 높을 경우, 개별 구멍에서 생성된 미세한 와류가 하류로 흐르면서 서로 증폭되어 의도치 않은 조기 천이를 유발했습니다. 이는 흡입 구멍의 형상, 배열, 그리고 흡입률 설계가 매우 정교하게 이루어져야 함을 보여줍니다.
• 내측의 예기치 않은 난류 영역: 실험 전 예측과 달리, 항공기 중심선 기준 약 8° 라인을 따라 날개 안쪽(inboard)에 넓은 난류 영역이 지속적으로 형성되는 것이 발견되었습니다. 이 현상은 실험 데이터 분석을 통해 확인되었으며, 항공기 동체와 날개가 만나는 부분의 복잡한 유동 간섭이 원인으로 추정됩니다. 이는 기존 항공기를 개조하여 실험을 진행할 때 발생하는 고유한 어려움을 보여주는 사례입니다.
• 계측 장비의 한계: 비행 테스트 환경은 계측 장비에 매우 가혹한 조건을 제시했습니다.
  • 마이크로폰 시스템: 앞서 언급했듯이, 주변의 강력한 공력 소음과 구조적 진동으로 인해 마이크로폰 시스템은 천이 탐지에 비효율적인 것으로 판명되었습니다.
  • 질량 유량 센서: 각 흡입 덕트의 유량을 측정하기 위해 설치된 열선 방식의 질량 유량 센서는 **단일 지점 측정 장비(single-point measurement devices)**로서, 덕트 내부의 복잡한 3차원 유동장을 정확히 평균낼 수 없어 부정확한 데이터를 제공했습니다. 결국, 연구팀은 이 센서 데이터를 폐기하고, 패널 내외부의 압력 강하와 사전에 측정된 패널 다공성 특성을 이용해 유량을 간접적으로 계산하는 방법을 채택했습니다.

4.3. CFD 코드 검증 및 N-계수 분석

본 실험은 3차원 초음속 층류 흐름에 대한 최초의 상세한 데이터베이스를 생성했다는 점에서 학술적, 기술적으로 큰 의미를 가집니다. 이 데이터베이스는 SLFC 설계 및 해석에 사용되는 다양한 CFD 코드와 안정성 이론 코드의 검증에 결정적인 기여를 했습니다.

경계층의 천이 현상을 예측하는 주요 척도인 N-계수(N-factor)를 비행 데이터와 비교 분석하는 과정에서 중요한 발견이 있었습니다. 보잉(BCAG), 맥도넬 더글러스(MDC), HTC 등 여러 기관에서 동일한 비행 데이터를 사용하여 독립적으로 N-계수를 계산한 결과, 그 값에 **상당한 산포(scatter)**가 존재했습니다. 예를 들어, 천이 발생 시점의 최대 N-계수(Nmax)는 11.0에서 18.0 사이, 정상파(stationary) 교란에 대한 N-계수(Nf=0)는 7.0에서 11.5 사이로 넓게 분포했습니다.

이러한 산포의 원인은 복합적이었습니다. 주된 원인으로는 다음과 같은 점들이 지적되었습니다.

1. 엔진 흡입구나 캐노피 등에서 발생하여 예측하지 못한 압력 교란
2. 실제 압력 분포의 복잡한 변화를 모두 포착하기에는 부족했던 압력 탭의 밀도
3. 각 분석팀이 원시 데이터를 평활화하고 보간하는 등 데이터를 처리하는 방식의 차이

흥미롭게도, 비평행 유동 및 곡률 효과를 고려하는 더 진보된 선형 3차원 압축성 PSE(Parabolized Stability Equations) 코드를 사용한 비교 분석에서도 이러한 산포는 줄어들지 않았습니다. HTC가 분석한 테스트 포인트에서 eMalik3d 코드의 N-계수 분포는 9에서 19 사이였던 반면, PSE 코드의 N-계수 분포는 6에서 15 사이로 나타났습니다. 이는 PSE 코드가 산포를 줄이지는 못했지만, 예측값의 전체 범위를 이동시켰음을 보여주며, 이는 코드 보정 노력에 있어 중요한 발견입니다.

하지만 이러한 불확실성에도 불구하고, 분석 결과는 매우 유망한 결론을 도출했습니다. 다양한 비행 조건과 분석 결과들을 종합했을 때, 설계자들이 미래의 층류 날개를 설계하기 위해 목표 N-계수를 10에서 12 사이로 설정할 수 있다는 실용적인 가이드라인을 제시할 수 있었습니다. 이는 향후 SLFC 기술 개발의 방향을 설정하는 데 중요한 기준으로 활용될 것입니다.

5.0 결론 및 향후 연구 제언

F-16XL-2 초음속 층류 제어 비행 테스트는 높은 후퇴각을 가진 날개에서 SLFC 기술의 공기역학적 실현 가능성을 성공적으로 입증함으로써, NASA의 고속 연구 프로그램에 있어 중요한 성과를 달성했습니다. 이 실험은 이론적 예측을 실제 비행 환경에서 검증하고, 예상치 못한 기술적 난관들을 극복하는 과정에서 미래 항공우주 기술 개발에 기여할 귀중한 교훈을 남겼습니다.

본 연구를 통해 얻은 핵심적인 교훈은 다음과 같이 정리할 수 있습니다.

1. 설계 및 통합의 복잡성: 기존 항공기를 개조하여 이상적인 압력 분포를 달성하는 것은 매우 어려운 과제임이 입증되었습니다. 엔진 흡입구, 캐노피 등 기존 구조물에서 발생하는 압력 교란은 층류 유지에 심각한 장애물이 되었습니다. 이는 향후 SLFC를 적용할 항공기는 초기 설계 단계부터 층류 제어 요구사항을 완벽하게 통합하여 기체 전체가 유기적으로 설계되어야 함을 강력히 시사합니다.
2. 설계 도구의 개선 필요성: 여러 기관에서 계산한 N-계수 예측값에 상당한 산포가 존재했던 결과는 현재의 설계 도구가 가진 한계를 명확히 보여줍니다. 경계층 천이 예측 및 흡입 요구량 산정의 신뢰도를 높이기 위해, CFD 설계 도구와 LFC 설계 방법론의 지속적인 개선과 검증이 필수적입니다.
3. 보수적 설계 기준의 재검토 가능성: 제작된 흡입 패널에 설계 허용치를 넘어서는 표면 파상도, 단차, 간극 등이 존재했음에도 불구하고 광범위한 층류가 달성되었습니다. 이는 기존의 일부 표면 품질 관련 설계 기준이 과도하게 보수적일 수 있으며, 현실적인 제작 공차를 고려하여 기준을 재검토할 필요가 있음을 시사합니다. 이는 향후 항공기 제작 비용 절감에 기여할 수 있는 중요한 발견입니다.

본 연구의 성공적인 결과와 교훈을 바탕으로, HSCT 및 기타 고속 항공기 개발을 가속화하기 위한 다음과 같은 후속 연구를 제언합니다.

• 최적화된 SLFC HSCT 형상 개발: 본 연구에서 얻은 데이터와 검증된 설계 도구를 활용하여, 초기 설계부터 SLFC가 완벽히 통합된 새로운 HSCT 기준 형상을 개발해야 합니다.
• 더 높은 레이놀즈 수에서의 기술 시연: F-16XL-2 실험은 중간 규모의 레이놀즈 수에서 수행되었습니다. 실제 HSCT 운용 환경에 해당하는 더 높은 레이놀즈 수에서 SLFC 기술의 성능과 안정성을 검증하기 위한 추가적인 비행 시연이 필요합니다.
• 경량 구조 및 효율적인 흡입 시스템 개발: SLFC 시스템을 통합하면서도 항공기 중량 증가를 최소화할 수 있는 첨단 복합재 구조 및 혁신적인 내부 덕트 설계, 그리고 더 작고 효율적인 경량 흡입 시스템(터보압축기) 개발 연구가 병행되어야 합니다.

https://www.youtube.com/watch?v=fcKWzoqMuMU



NASA의 미래 초음속 여객기 실험: F-16XL-2 비행 테스트 심층 분석

1.0 서론: 더 빠른 비행을 향한 도전

NASA의 고속 연구(High-Speed Research, HSR) 프로그램은 단순한 기술 개발을 넘어, 전 세계의 교통 개념을 혁신하려는 야심 찬 계획이었습니다. 이 프로그램의 최종 목표는 음속의 두 배가 넘는 속도로 300명의 승객을 태우고 대서양이나 태평양을 현재의 절반도 안 되는 시간에 횡단하는 미래의 **고속 민간 수송기(High-Speed Civil Transport, HSCT)**를 현실로 만드는 것이었습니다. 더 놀라운 점은, 이 혁신적인 비행기의 예상 티켓 가격이 기존 아음속 여객기보다 20% 이내로 높은 수준으로 책정되어, 초음속 여행의 대중화를 목표로 했다는 것입니다. 약 14만 개의 전문 일자리 창출과 막대한 경제적 파급 효과까지 기대되었던 만큼, 이 프로젝트의 성공은 항공 기술의 미래를 좌우하는 중요한 과제였습니다.

하지만 초음속 비행에는 근본적인 어려움이 따릅니다. 항공기가 음속을 돌파하면 공기 저항, 특히 날개 표면을 스치는 공기와의 마찰로 인한 **마찰 저항(skin friction drag)**이 급격히 증가합니다. 이 저항은 마치 물속을 더 빨리 헤엄치려 할수록 물의 저항이 거세지는 것과 같으며, 항공기의 연료 소모량을 엄청나게 증가시키는 주된 원인이 됩니다.

이 문제를 해결하기 위해 NASA 과학자들은 **'초음속 층류 제어(Supersonic Laminar Flow Control, SLFC)'**라는 혁신적인 기술에 주목했습니다. 이 기술의 핵심은 날개 표면을 흐르는 공기층이 불규칙하고 소용돌이치는 '난류(turbulent)'가 아닌, 매끄럽고 질서 정연한 '층류(laminar)' 상태를 유지하도록 만드는 것입니다. 공기 흐름을 부드럽게 제어함으로써 마찰 저항을 획기적으로 줄이는 것이죠. F-16XL-2를 이용한 이 실험의 목적은 바로 이 SLFC 기술이 실제 초음속 비행 환경에서도 효과적으로 작동할 수 있는지 증명하는 것이었습니다.

이제 NASA가 이 중요한 연구를 수행하기 위해 왜 평범한 항공기가 아닌 특별한 실험기를 선택했는지 알아보겠습니다.

2.0 특별한 실험기: F-16XL-2를 선택한 이유

F-16XL은 단 두 대만 제작된 특별한 항공기입니다. 이 항공기의 가장 큰 특징은 표준 F-16 전투기 날개의 두 배가 넘는 면적을 가진 독특한 형태의 '크랭크-애로우 델타(cranked-arrow delta)' 날개입니다. 이 거대한 날개는 항공기에 특별한 비행 특성을 부여했습니다.

NASA가 수많은 항공기 중에서 F-16XL-2를 초음속 층류 제어 실험의 테스트베드로 선택한 데에는 두 가지 명확한 이유가 있었습니다.

1. 미래 여객기와의 유사성 F-16XL의 크고 뒤로 많이 젖혀진 날개 형태는 당시 구상 중이던 미래의 초음속 여객기(HSCT)의 날개 디자인과 매우 흡사했습니다. 따라서 F-16XL-2로 얻은 데이터는 미래 여객기 설계에 직접적으로 활용될 수 있는 높은 가치를 지녔습니다.
2. 초음속 비행 능력 이 항공기는 최고 마하 2의 속도와 55,000피트의 고도에서 지속적인 비행이 가능했습니다. 이는 초음속 여객기가 운항할 것으로 예상되는 바로 그 비행 조건이었으며, NASA가 연구하고자 했던 핵심적인 비행 영역이었습니다.

이처럼 완벽한 조건을 갖춘 F-16XL-2에 초음속 층류 제어라는 핵심 기술이 어떻게 적용되었는지 그 원리를 자세히 살펴보겠습니다.

3.0 핵심 기술: 초음속 층류 제어(SLFC)의 원리

**층류(laminar flow)**와 **난류(turbulent flow)**의 차이를 이해하는 것은 이 기술의 핵심입니다. 수도꼭지에서 조용하고 매끄럽게 흘러나오는 물줄기가 '층류'라면, 수도꼭지를 최대로 틀었을 때 거칠고 불규칙하게 튀는 물줄기는 '난류'에 비유할 수 있습니다. 항공기 날개 위에서 공기가 난류로 변하면 마찰 저항이 크게 증가하므로, 층류 상태를 최대한 길게 유지하는 것이 연료 효율을 높이는 열쇠입니다.

F-16XL-2 실험에서는 날개 표면의 공기를 능동적으로 빨아들여 층류를 유지하는 방식을 사용했습니다. 이 시스템은 다음과 같은 세 가지 주요 구성 요소로 이루어져 있습니다.

• 다공성 티타늄 흡입 패널 (Perforated Titanium Suction Panel) 날개 표면의 일부를 레이저로 뚫은 수백만 개의 미세한 구멍이 있는 티타늄 판으로 교체했습니다. 이 패널은 마치 최첨단 필터처럼 작동하며 날개 표면의 공기를 빨아들이는 입구 역할을 했습니다.
• 흡입 시스템 (Suction System) 티타늄 패널의 미세 구멍들은 날개 내부에 설치된 복잡한 덕트(duct)와 밸브 시스템에 연결되었습니다. 이 시스템은 빨아들인 공기를 하나의 통로로 모아주는 역할을 했습니다.
• 터보압축기 (Turbocompressor) 원래 보잉 B-707 항공기의 보조 동력 장치로 설계되었던 이 장치는 이 실험에서 강력한 진공청소기 역할을 하도록 개조되었습니다. 항공기 주 엔진에서 빼낸 압축 공기(bleed air)로 터빈을 돌려 동력을 얻고, 이 힘으로 날개 표면의 공기층 중 난류로 변하려는 부분을 미세 구멍을 통해 빨아들였습니다. 이 과정을 통해 날개 위 공기 흐름 전체가 강제적으로 매끄러운 층류 상태를 유지하게 됩니다.

그렇다면 이 정교한 시스템이 실제로 항공기에 어떻게 장착되고, 과학자들은 그 성능을 어떻게 측정했을까요?

4.0 실험 과정: 항공기 개조 및 데이터 측정 방법

초음속 층류 제어 시스템을 설치하는 것은 복잡한 엔지니어링 작업이었습니다. 과학자들은 기존 F-16XL-2의 날개 위에 흡입 패널과 그 지지 구조물 전체를 덧씌우는 방식을 택했습니다. 그 결과, 실험 장비가 장착된 날개 부분은 장갑을 낀 것처럼 원래보다 더 두꺼운 '글로브(gloved)' 형태가 되었습니다.

과학자들은 SLFC 시스템이 제대로 작동하여 층류가 형성되었는지를 확인하기 위해 두 가지 주요 측정 방법을 사용했습니다. 이 방법들은 공기 흐름이 층류에서 난류로 바뀌는 '천이(transition)' 지점을 감지하는 역할을 했습니다.

측정 방법 (Measurement Method)	원리 및 특징 (Principle & Characteristics)
표면 열막 센서 (Surface Hot Films)	날개 표면에 부착된 얇은 필름으로, 공기 흐름의 상태 변화에 따른 온도 변화를 감지하여 층류와 난류를 구분합니다. (실험 중 마이크로폰의 성능 문제로 인해, 결과적으로 천이 감지에 사용된 유일한 기술이었습니다.)
표면 아래 마이크로폰 (Subsurface Microphones)	날개 표면 아래에 설치되어 작은 구멍을 통해 공기 흐름의 소리를 '듣고' 층류에서 난류로 바뀔 때의 소음 변화를 감지합니다. (비침습적이고 반응이 빠르지만, 주변 소음에 민감한 단점이 있었습니다.)

이러한 정밀한 개조와 측정을 통해 NASA는 초음속 비행의 미래를 바꿀 수 있는 중요한 데이터를 얻기 시작했습니다.

5.0 주요 발견과 교훈

F-16XL-2 실험의 가장 중요한 성과는 고도로 젖혀진 날개 위에서 초음속 층류 제어(SLFC) 기술이 공기역학적으로 실현 가능함을 성공적으로 증명했다는 점입니다. 더 나아가 이 실험은 초음속 층류에 대한 상세한 흡입 요구 조건과 경계층 천이에 관한 세계 최초의 3차원 데이터베이스를 구축했습니다. 이 귀중한 실증 데이터는 당시의 컴퓨터 시뮬레이션(CFD)의 정확성을 검증하는 데 결정적인 역할을 했습니다. 특히, 원하는 성능을 먼저 정의하면 컴퓨터가 최적의 형상을 설계해주는 ‘역설계(inverse design)’와 같은 첨단 설계 도구들의 신뢰도를 높이는 데 크게 기여했습니다.

하지만 실험 과정은 순탄치만은 않았습니다. 연구팀은 **'흡입 구멍으로 인한 조기 천이(suction-hole-induced premature transition)'**라는 예상치 못한 기술적 난관에 부딪혔습니다. 이는 날개 표면의 공기를 너무 강하게 빨아들일 경우, 역설적으로 각각의 구멍으로 공기가 빨려 들어가면서 발생하는 **한 쌍의 와류 구조(vortex pair structure)**가 작은 소용돌이를 만들어내 매끄러운 층류를 흐트러뜨리고 예상보다 일찍 난류로 바뀌게 만드는 현상이었습니다. 이 발견은 미래의 층류 제어 시스템 설계 시 흡입 강도를 매우 정밀하게 조절해야 한다는 중요한 교훈을 남겼습니다.

이처럼 성공과 도전을 통해 얻은 귀중한 경험은 항공우주 기술의 발전에 중요한 이정표를 세웠습니다.

6.0 결론: F-16XL-2 실험이 남긴 유산

F-16XL-2 초음속 층류 제어 실험은 수많은 기술적 어려움으로 인해 모든 목표를 완벽하게 달성하지는 못했습니다. 하지만 이 실험은 초음속 층류에 관한 세계 최초의 방대하고 귀중한 데이터베이스를 구축했으며, 이론을 현실로 가져오기 위한 중요한 첫걸음이었습니다.

비록 초음속 여객기(HSCT) 프로젝트는 이후에 중단되었지만, F-16XL-2 실험을 통해 얻은 데이터와 교훈은 사라지지 않았습니다. 이 실험의 성공과 실패 모두는 미래 고속 항공기 개발을 위한 명확한 연구 로드맵을 제시했습니다. 천이 현상을 더 정확하게 예측하는 설계 도구의 개선, 날개 구조와 흡입 시스템의 통합, 더 효율적인 흡입 장치 개발 등, 이 실험이 남긴 과제들은 오늘날 더 효율적이고 진보된 고속 항공기를 설계하는 데 계속해서 영감을 주며, 더 빠르고 경제적인 비행이라는 인류의 꿈을 미래로 이어주는 역할을 하고 있습니다.

F-16XL-2 층류 제어 비행 테스트의 계측 및 데이터 수집 시스템 기술 보고서

1. 서론

본 기술 보고서는 NASA의 고속 연구 프로그램(High-Speed Research Program)의 일환으로 수행된 F-16XL-2 초음속 층류 제어(Supersonic Laminar Flow Control, SLFC) 비행 테스트의 성공에 필수적이었던 정교한 계측 및 데이터 수집 시스템에 대한 심층 분석을 제공하는 것을 목적으로 합니다. 이 실험의 목표는 층류 흐름을 확장하고, 전산 유체 역학(CFD) 코드를 검증하며, 층류 제어 설계 기준을 수립하는 것이었습니다. 이러한 목표를 달성하기 위해, 항공기 날개 표면의 복잡한 공기역학적 현상을 정밀하게 포착하고 정량화할 수 있는 고도의 계측 시스템이 요구되었습니다.

본 보고서는 실험의 기초가 된 정압 및 정온 데이터의 수집 전략부터, 핵심 성공 지표였던 경계층 천이 현상을 포착하기 위한 동적 계측 기술의 선택 과정, 그리고 20개 흡입 영역을 정밀 제어하기 위한 시스템의 운영상 난제와 극복 과정까지 심층적으로 분석합니다. 이를 통해, 첨단 항공우주 연구 프로젝트에서 계측 시스템이 수행하는 핵심적인 역할과 그 기술적 복잡성에 대한 깊이 있는 이해를 제공하고자 합니다.

2. 계측 시스템 개요

F-16XL-2 SLFC 비행 테스트의 복잡하고 미묘한 공기역학적 현상을 정량화하기 위해서는 다층적인 계측 전략이 필수적이었습니다. 단순히 데이터를 수집하는 것을 넘어, 층류의 생성 및 유지, 경계층의 천이 현상, 그리고 흡입 시스템의 성능을 실시간으로 파악하고 제어할 수 있어야 했습니다. 이를 위해 본 실험에서는 표면 압력 및 온도 측정, 경계층 천이 감지, 유량 제어라는 세 가지 핵심 영역에 집중하여 계측 시스템을 구성하였습니다.

비행 테스트에서 데이터를 수집하기 위해 사용된 세 가지 주요 계측 범주는 다음과 같습니다. 첫째, 압력 및 온도 측정 시스템은 압력 탭과 열전대를 사용하여 날개 표면의 준정상상태(quasi-steady-state)의 표면 조건을 측정했습니다. 이 데이터는 층류 흐름의 유효성을 검증하고 CFD 모델을 보정하는 데 기본적인 정보를 제공했습니다. 둘째, 경계층 천이 감지 시스템은 경계층 상태 변화에 수반되는 고주파 동적 현상을 포착했습니다. 이는 SLFC 기술의 효과를 직접적으로 평가하는 핵심 지표였습니다. 마지막으로, 유량 제어 시스템은 각 흡입 영역의 유량을 계측된 변수를 기반으로 한 능동 제어를 통해 원하는 층류 상태를 달성하는 데 기여했습니다.

이러한 계측 시스템들은 상호 보완적으로 작동하여 안정적인 표면 조건 측정에서부터 동적인 경계층 변화 감지에 이르기까지 포괄적인 데이터베이스를 구축했으며, 이는 SLFC 연구 목표 달성에 결정적인 역할을 수행했습니다.

3. 표면 압력 및 온도 측정

항공기 날개 표면의 압력 및 온도 분포에 대한 정확하고 상세한 데이터는 초음속 층류 제어(SLFC)의 유효성을 검증하고 전산 유체 역학(CFD) 모델을 보정하는 데 있어 가장 기본적인 요소입니다. 실제 비행 환경에서 측정된 압력 분포는 설계된 공기역학적 성능이 달성되었는지를 확인하는 직접적인 증거가 되며, 온도 데이터는 경계층의 상태와 열전달 특성을 이해하는 데 중요한 단서를 제공합니다. 따라서 본 실험에서는 이러한 핵심 데이터를 높은 신뢰도로 수집하기 위해 정교하게 설계된 두 가지 기본 센서 시스템, 즉 압력 탭과 열전대를 광범위하게 활용하였습니다.

3.1. 압력 측정 시스템 (압력 탭)

압력 측정은 다수의 전자 스캔 압력(Electronically Scanned Pressure, ESP) 모듈 시스템을 통해 이루어졌습니다. 이 시스템은 여러 위치의 압력을 동시에 고속으로 측정할 수 있는 장점을 가지며, 흡입 패널 근처에 모듈을 배치하고 각 압력 탭까지 압력 튜빙을 연결하여 구성되었습니다.

• 내부 시스템: 흡입 시스템 성능 평가를 위해 시스템 내부에 총 72개의 압력 탭이 설치되었습니다.
• 외부 시스템: 날개의 공기역학적 특성을 파악하기 위해 외부 표면에 총 269개의 압력 탭이 설치되었습니다.
• 측정 절차: 모든 ESP 모듈의 기준 압력 측은 동일한 기준 탱크에 연결되었습니다. 고도 변화에 따른 기준 압력의 변동을 방지하고 안정적인 기준점을 확보하기 위해, 목표 고도에 도달한 후 몇 분 뒤 기준 탱크를 주변 대기압으로부터 격리하는 밸브를 닫았습니다. 이 절차는 기준 탱크의 압력 변동을 최소화하여 안정적인 측정을 보장했습니다.
• 교정: 특정 고도와 온도 조건에서 0의 차압(zero pressure differential)이 적용될 때 각 변환기의 출력을 확인하기 위해 교정 포인트를 획득했습니다. 이 교정 데이터는 기준 압력 및 자유 흐름 압력과 함께 사용되어 각 탭에서의 압력 계수(Cp) 값을 정밀하게 계산하는 데 활용되었습니다.

3.2. 온도 측정 시스템 (열전대)

표면 온도 분포는 흡입 패널의 다양한 위치에 설치된 열전대 시스템을 통해 측정되었습니다. 이 데이터는 경계층의 열적 특성을 분석하는 데 사용되었으나, 긴 응답 시간(long time constant)으로 인해 본 실험의 짧은 테스트 포인트 구간 동안 천이 위치를 직접 감지하는 데는 유용하지 않은 것으로 판명되었습니다.

• 총 개수: 흡입 패널에 총 151개의 열전대가 설치되어 광범위한 온도 분포 데이터를 제공했습니다.
• 설치 방식: 각 측정 위치에는 스트링거(stringer) 열전대와 스킨(skin) 열전대로 구성된 한 쌍이 설치되었습니다. 스트링거 열전대는 상부 스킨과 구조 보강재인 스트링거 사이에 끼워졌고, 스킨 열전대는 스킨 내면에 직접 용접되었습니다. 이러한 이중 측정 방식은 표면 스킨의 열 유속(heat flux)과 내부 구조물의 열 질량(thermal mass) 효과를 분리하여 분석할 수 있게 함으로써, 보다 정밀한 경계층 열전달 모델 검증 데이터를 제공했습니다.
• 운영 상태: 설치된 151개의 열전대 중 2개만이 작동하지 않았습니다. 전체 설치된 센서의 수와 조밀한 배치를 고려할 때, 이 정도의 손실은 데이터의 전반적인 품질에 미미한 영향을 미치는 것으로 간주되었습니다.

이러한 정적인 압력 및 온도 측정 시스템은 실험의 기초를 다졌으며, 이를 바탕으로 경계층의 동적인 변화를 포착하는 정확한 천이 감지 기술의 중요성이 더욱 부각되었습니다.

4. 경계층 천이 감지

층류에서 난류로의 경계층 천이(transition) 위치를 정확하게 식별하는 것은 SLFC 실험의 성공 여부를 가늠하는 핵심 목표였습니다. 천이 지점을 정밀하게 파악해야만 층류 제어 기술의 효과를 정량적으로 평가하고, 안정성 이론에 기반한 CFD 코드의 예측 정확도를 검증할 수 있기 때문입니다. 이 중요한 목적을 달성하기 위해, 본 실험에서는 매립형 마이크와 표면 핫 필름이라는 두 가지 주요 방법론을 초기 후보로 고려했습니다. 본 섹션에서는 이 두 기술을 비교 분석하고, 실제 비행 환경에서의 운영상의 현실이 최종적인 기술 선택에 어떻게 결정적인 영향을 미쳤는지를 평가합니다.

4.1. 개요 및 방법론

경계층 천이 감지를 위해 초기에 선택된 두 가지 주요 계측기는 표면 핫 필름(surface hot films)과 표면 아래에 매립된 마이크(subsurface microphones)였습니다. 두 방법 모두 경계층 상태 변화에 대한 빠른 응답 시간을 제공한다는 공통점이 있었습니다. 마이크는 표면 흐름에 영향을 주지 않는 비침습적(nonintrusive) 설치가 가능하다는 장점이 있었고, 핫 필름은 Dryden 비행 연구 센터(DFRC)에서 다수의 비행 테스트를 통해 천이 측정에 대한 신뢰성이 입증된 기술적 유산을 가지고 있었습니다. 이러한 배경은 초기 계획에서 마이크 시스템의 잠재적 실패 가능성을 염두에 둔 견고한 리스크 관리 전략의 일환으로 핫 필름을 백업 시스템으로 지정하는 결정으로 이어졌습니다.

4.2. 매립형 마이크

마이크 시스템은 경계층 내의 압력 변동을 감지하여 천이를 파악하는 방식으로, 비침습적 특성 때문에 큰 기대를 모았습니다.

• 모델: Kulite Semiconductor Products, Inc.에서 제조한 모델 XCS-093-5가 사용되었습니다.
• 장점: 설치가 비침습적이며 응답 시간이 빨라 동적인 현상 포착에 유리했습니다.
• 단점: 센서 간 간격이 넓고 위치가 고정되어 있어 천이 위치의 공간적 해상도가 낮았으며, 주변의 전자 소음(electronic noise)에 매우 민감했습니다.

비행 중 마이크 시스템은 심각한 운영상의 어려움에 직면했습니다. 높은 수준의 전자 소음이 신호에 유입되어 경계층 천이로 인한 실제 압력 변동 신호와 소음을 구분하기가 매우 어려웠습니다. 이로 인해 데이터 해석에 상당한 난점이 발생했습니다. 결과적으로, 마이크 시스템의 데이터 신뢰성 문제로 인해 백업으로 계획되었던 핫 필름이 사실상 주력 천이 감지 기술로 채택되는 역전 현상이 발생했습니다.

4.3. 표면 핫 필름

결론적으로, 표면 핫 필름은 이 실험에서 경계층 천이를 감지하는 데 사용된 유일한 기술이었습니다. 핫 필름은 센서 표면의 열전달률 변화를 측정하여 경계층이 층류인지 난류인지를 실시간으로 파악하는 원리를 이용합니다.

특징	설명
구성 요소	Langley 연구 센터(LaRC)에서 자체 제작한 필름과 상업적으로 이용 가능한 필름 두 종류가 사용되었습니다.
설치 방식	다공성 표면을 접착제로부터 보호하기 위해 0.002인치 두께의 얇은 테이프 위에 부착하는 방식으로 설치되었습니다.
센서 분포	총 142개의 다른 위치에 사용되었으며, 이 중 120개는 상부 표면에, 16개는 하부 표면에 설치되어 날개 전반에 걸친 상세한 데이터를 제공했습니다.
주요 역할	경계층 상태에 대한 실시간 정보를 제공하여 비행 중 의사결정을 지원하고, 다음 비행 계획을 수립하기 위한 즉각적인 데이터 분석을 가능하게 했습니다.

이처럼 핫 필름 시스템의 성공적인 운용은 실험의 핵심 목표 달성에 결정적인 기여를 했습니다. 이제 정밀한 유량 제어 시스템과 방대한 데이터를 처리한 데이터 수집 시스템의 기술적 세부사항을 살펴보겠습니다.

5. 유량 제어 및 데이터 수집 시스템

정밀한 유량 제어와 견고한 데이터 수집은 SLFC 실험 성공의 두 기둥이었습니다. 층류를 유지하기 위해서는 날개 표면의 미세한 구멍을 통해 경계층 공기를 정확히 계산된 양만큼 빨아들여야 하며, 이 과정은 20개의 개별 흡입 영역에서 독립적으로 제어되어야 했습니다. 동시에, 비행 중 수많은 센서로부터 생성되는 방대한 양의 데이터를 신속하고 정확하게 수집, 처리, 그리고 관리하는 프레임워크가 필수적이었습니다. 본 섹션에서는 20개의 개별 흡입 영역을 관리하는 데 사용된 하드웨어와, 이로부터 생성된 데이터를 체계적으로 관리한 데이터베이스 시스템을 분석합니다.

5.1. 유량 제어 어셈블리

흡입 시스템은 총 20개의 독립적인 영역으로 나뉘어 각기 다른 유량이 요구되었습니다. 이를 위해 20개의 개별 유량 제어 어셈블리가 구성되었습니다. 각 어셈블리는 흡입량을 조절하는 디지털 밸브, 압력을 측정하는 압력 변환기, 온도를 측정하는 온도 프로브, 그리고 질량 유량을 측정하는 질량 유량 센서를 포함하고 있었습니다.

이 중 핵심적인 역할을 했던 Kurz 열 대류 질량 유량 센서는 운영상 예상치 못한 문제에 직면했습니다. 이 센서는 본질적으로 단일 지점 측정 장치였으나, 덕트 내부의 유동은 매우 복잡한 3차원 형태를 띠고 있었습니다. 이로 인해 센서는 덕트 전체를 통과하는 실제 질량 유량을 정확하게 반영하지 못했습니다. 상당한 교정 노력에도 불구하고, 이 센서가 제공하는 판독값의 신뢰성은 충분하지 않았습니다. 결과적으로, 본 프로젝트에서는 질량 유량 센서의 직접 측정값을 사용하는 대신, 측정된 스킨의 다공성 특성과 스킨을 가로지르는 압력 강하를 이용하여 질량 유량을 계산하는 방법이 표준 절차로 채택되었습니다. 이 사례는 복잡한 3차원 유동 환경에서 단일 지점 계측 센서를 사용할 때 발생할 수 있는 내재적 한계와, 교정만으로는 해결할 수 없는 물리적 불일치 문제에 직면할 수 있음을 명확히 보여주었습니다.

5.2. 테스트 포인트 데이터베이스

비행 중 수집된 모든 데이터는 Dryden 비행 연구 센터(DFRC)의 비행 데이터 접근 시스템(Flight Data Access System, FDAS)을 통해 관리되었습니다. 연구원들은 필요에 따라 세 가지 유형의 데이터에 접근할 수 있었습니다.

• 실시간 데이터: 비행 중 지상으로 원격 전송되어 DFRC 및 Langley 연구 센터(LaRC)의 담당자들이 실시간으로 모니터링할 수 있었습니다. 이는 즉각적인 의사결정과 다음 비행 계획 수립에 활용되었습니다.
• 시계열 데이터: FDAS 시스템에 저장된 원시 데이터로, 각 데이터 매개변수의 값을 시간의 함수로 포함하고 있습니다. 특정 현상에 대한 심층 분석이 필요할 때 사용되었습니다.
• 시간 평균 데이터: DFRC 담당자들이 특정 안정화 구간의 시계열 데이터로부터 생성한 데이터로, 본 프로젝트에서 가장 많이 활용된 데이터 소스였습니다. 안정된 비행 조건을 대표하는 값으로 분석 및 코드 검증에 주로 사용되었습니다.

각 비행 내의 특정 테스트 조건을 고유하게 식별하기 위해, 비행 번호와 함께 4자리 문자 라벨링 방법론이 도입되었습니다. 예를 들어, '77.a4g1'과 같은 라벨은 77번째 비행의 첫 번째 초음속 구간(a)에서 수행된 특정 테스트 포인트를 지칭합니다. 이 체계적인 시스템 덕분에 방대한 양의 데이터를 효율적으로 관리하고 분석할 수 있었습니다.

6. 데이터 보안 및 접근 제어

F-16XL-2 SLFC 실험을 통해 생성된 방대한 양의 기술 정보는 NASA의 고속 연구 프로그램(HSR)에서 중요한 자산으로 간주되었습니다. 따라서 이 데이터는 "제한된 독점적 권리 데이터(Limited Exclusive Rights Data, LERD)" 프로그램에 따라 엄격하게 보호되었습니다. LERD 프로그램의 목표는 미국 내 공동 연구 커뮤니티 내에서는 정보 교환을 허용하되, 외부로의 무단 유출을 방지하는 것이었습니다. 본 섹션에서는 데이터의 무결성을 보장하고 민감한 정보를 보호하기 위해 구현되었던 구체적인 다단계 기술 및 절차적 통제 조치를 상세히 기술합니다.

데이터를 보호하기 위해 소스 생성부터 최종 사용자 접근에 이르기까지 다음과 같은 다단계 보안 프로세스가 적용되었습니다.

1. 소스에서의 접근 제한: 데이터의 원천인 DFRC 컴퓨터에 저장된 민감한 데이터에 대한 접근은 사전에 승인된 개인으로 제한되었으며, 프로젝트 암호를 아는 인원만이 DFRC 내 다른 컴퓨터에서 데이터에 접근할 수 있도록 통제되었습니다.
2. 파일 압축 및 암호화: 데이터 취급을 용이하게 하기 위해, 특정 비행에 대한 모든 시간 평균 데이터 파일들은 먼저 단일 파일로 압축되었습니다. 그 후, 이 압축 파일은 연방 정보 처리 표준(FIPS) 간행물 46-2의 요구사항에 따라 데이터 암호화 표준(Data Encryption Standard, DES) 알고리즘을 사용하여 암호화되었습니다.
3. 안전한 전송 및 접근 제어: 암호화된 파일은 Ames 연구 센터(ARC)의 컴퓨터로 전송되었습니다. 전송된 파일은 이 프로젝트를 위해 특별히 생성된 그룹 ID의 구성원만이 읽을 수 있도록 접근 권한이 설정되었습니다. 이 그룹에는 데이터 접근이 허가된 NASA 및 산업계 파트너 기관의 담당자만이 포함되었습니다.
4. 최종 사용자에서의 해독: 승인된 사용자는 파일을 자신의 기관 내 보호된 위치로 다운로드한 후, 제공된 DES 소프트웨어를 사용하여 파일을 해독하고 압축을 풀어 원본 데이터에 접근했습니다.

이러한 보안 프로세스는 추가적인 자원 개발 없이 매우 효과적으로 작동했으며, 실험 기간 내내 빠르고 간단하게 사용되어 민감한 기술 데이터가 성공적으로 보호될 수 있었습니다.

7. 결론

본 보고서는 F-16XL-2 초음속 층류 제어(SLFC) 비행 테스트에 사용된 계측 및 데이터 수집 시스템의 설계, 성능, 그리고 운영상의 특징을 종합적으로 분석했다. 분석 결과, 전체 시스템은 대부분의 연구 목표를 달성하는 데 성공적으로 기여했으나, 일부 구성 요소는 예상치 못한 기술적 과제에 직면했음을 확인했다.

압력 탭을 이용한 표면 압력 측정 시스템과 표면 핫 필름을 이용한 경계층 천이 감지 시스템은 매우 높은 신뢰성을 보이며 성공적으로 운영되었다. 특히, 핫 필름은 비행 중 실시간으로 경계층 상태를 파악하여 다음 비행 계획을 수립하는 데 결정적인 데이터를 제공했으며, 실험에서 천이를 감지한 유일한 기술로 자리매김했다.

반면, 매립형 마이크와 질량 유량 센서는 설계 단계에서 예상하지 못한 심각한 운영상의 한계에 직면했다. 매립형 마이크는 높은 수준의 전자 소음으로 인해 데이터 해석이 불가능하여 사실상 활용되지 못했다. 또한, 유량 제어 어셈블리에 포함된 질량 유량 센서는 3차원 유동장에서의 단일 지점 측정이라는 본질적 한계로 인해 정확한 유량을 제공하지 못했다. 이러한 문제에 대응하여 연구팀은 측정된 스킨 다공성과 압력 강하를 이용해 질량 유량을 계산하는 대안적인 데이터 처리 방법을 성공적으로 적용했다.

데이터 관리 측면에서는 비행 데이터 접근 시스템(FDAS)과 체계적인 테스트 포인트 라벨링 방법론을 통해 방대한 데이터를 효율적으로 관리했다. 또한, 제한된 독점적 권리 데이터(LERD) 프로그램에 따른 다단계 암호화 및 접근 제어 프로토콜은 민감한 기술 정보가 실험 기간 내내 안전하게 보호되도록 보장했다.

결론적으로, F-16XL-2 SLFC 테스트의 계측 및 데이터 수집 시스템은 일부 기술적 난관에도 불구하고 유연한 대처와 견고한 시스템 설계를 통해 귀중한 공기역학적 데이터베이스를 성공적으로 구축하고 보호했다. 이 데이터베이스는 초음속 층류 제어(SLFC) 설계에 사용되는 CFD 코드의 검증 및 개선에 결정적으로 기여했으며, 향후 고속 비행체 개발을 위한 핵심적인 공학적 자산으로 남게 되었다.



F-16XL-2 비행 테스트 보고서 핵심 용어 해설

소개

이 용어 해설은 NASA의 F-16XL-2 초음속 층류 제어(Supersonic Laminar Flow Control, SLFC) 비행 테스트 보고서에 사용된 핵심 기술 용어들을 설명합니다. 항공 분야에 익숙하지 않은 독자들이 실험의 목표, 방법론, 그리고 결과를 더 깊이 이해할 수 있도록 돕는 것을 목적으로 합니다. 이 용어들을 이해하는 것은 단순히 어휘를 배우는 것을 넘어, 초음속 비행의 효율을 획기적으로 높이기 위한 공학적 도전과 그 해결 과정을 엿보는 것과 같습니다.



1. 기본 공기역학 개념

보고서의 핵심을 이루는 기본적인 공기역학 개념들을 이해하는 것은 매우 중요합니다. 이 개념들은 F-16XL-2 실험이 무엇을 달성하고자 했는지를 설명하는 기초가 됩니다.

• 핵심 개념 정의:
  • 층류 (Laminar Flow): 공기가 물체(예: 항공기 날개)의 표면을 따라 부드럽고 규칙적인 층을 이루며 평행하게 흐르는 상태입니다. 이 흐름은 마찰 항력이 매우 낮아 항공기 효율을 높이는 데 이상적입니다. F-16XL-2 실험의 주된 목표는 초음속 비행 중 이 층류 상태를 최대한 넓은 영역에서 유지하는 것이었습니다.
  • 난류 ( Turbulent Flow): 공기가 불규칙하고 혼돈스러운 소용돌이 형태로 흐르는 상태입니다. 난류는 층류에 비해 표면 마찰 항력이 훨씬 커서 에너지 손실을 유발하고 항공기의 연비를 저하시킵니다.
  • 천이 (Transition): 부드러운 층류가 불안정해져 불규칙한 난류로 변하는 현상 또는 그 지점을 의미합니다. SLFC 실험의 핵심 과제는 이 '천이'가 날개 표면의 최대한 뒤쪽에서 발생하도록 지연시키는 것이었습니다.
  • 횡단류 (Crossflow): 공기가 날개의 주 흐름 방향(시위 방향)에 수직으로, 즉 날개 앞전(leading edge)을 따라 흐르는 2차적인 흐름을 말합니다. 강물에 비스듬히 놓인 바위를 상상해 보십시오. 물의 일부는 바위를 넘어 흐르지만, 일부는 바위의 앞면을 따라 옆으로 흐릅니다. 이 옆으로 흐르는 물줄기가 바로 횡단류와 유사한 현상입니다. 특히 F-16XL과 같은 후퇴익 항공기에서 두드러지게 나타나며, 이 흐름이 불안정해지면 천이를 유발하는 주요 원인 중 하나가 됩니다.
  • 부착선 (Attachment Line): 공기 흐름이 날개 앞전의 둥근 부분에 부딪혀 날개 윗면과 아랫면으로 갈라지는 경계선을 의미합니다. 이 부착선에서의 공기 흐름 상태는 날개 전체의 층류 유지에 큰 영향을 미치므로, 이 영역의 흐름을 안정적으로 유지하는 것이 매우 중요합니다.
• 층류와 난류 비교: 이 실험의 근본적인 목표는 마찰 항력이 낮은 '층류'를 최대한 유지하고, 마찰 항력이 높은 '난류'로의 변화를 억제하는 것입니다. 두 흐름의 차이점은 다음과 같습니다.

특징	층류 (Laminar Flow)	난류 (Turbulent Flow)
흐름 특성	부드럽고 예측 가능	불규칙하고 혼돈스러움
에너지 손실	적음 (마찰 항력 낮음)	많음 (마찰 항력 높음)
실험 목표	이 상태를 최대한 유지	이 상태로의 '천이'를 지연

• 전환 문장: 기본 공기 흐름의 원리를 이해했으므로, 이제 F-16XL-2에서 이러한 흐름을 제어하기 위해 특별히 설계된 하드웨어를 살펴보겠습니다.



2. F-16XL-2 항공기 및 SLFC 실험 관련 용어

이 실험의 핵심 기술들이 어떻게 상호 작용하여 초음속에서 층류를 유지하려 했는지 그 관계를 중심으로 살펴보겠습니다. 이 실험의 궁극적인 목표는 초음속 층류 제어(Supersonic Laminar Flow Control, SLFC) 를 달성하는 것이었습니다. 이는 더 넓은 범위의 기술인 층류 제어(Laminar Flow Control, LFC) 를 초음속 비행 조건에 특화하여 적용한 것입니다. 이 실험에서 LFC를 구현하기 위해 사용된 주된 방법은 흡입(Suction) 이었습니다. 즉, 날개 표면 바로 위의 불안정한 공기층(경계층) 일부를 빨아들여 흐름을 안정시키고 '천이'를 지연시키는 방식입니다. 이 흡입을 수행하는 핵심 하드웨어가 바로 F-16XL-2의 왼쪽 날개에 장착된 흡입 패널(Suction Panel) 입니다. 이 패널은 레이저로 미세한 구멍을 뚫은 티타늄 스킨으로 제작되었으며, 123개의 개별적인 패치로 구성되어 각 영역에 필요한 흡입량을 정밀하게 조절할 수 있도록 설계되었습니다. 마지막으로, 이 흡입 과정을 국소적으로 제어하는 설계 변수가 표면 다공성(Skin Porosity) 입니다. 이는 흡입 패널 표면에 있는 미세 구멍들의 밀도와 분포를 의미하며, 날개 각 부분의 공기역학적 특성에 맞춰 최적의 흡입량을 달성하기 위해 정밀하게 제어되었습니다.

• 전환 문장: 이러한 특수 장비들이 제대로 작동하는지 확인하고 실험 데이터를 수집하기 위해 다양한 계측 장비가 사용되었습니다. 다음으로 이 장비들에 대해 알아보겠습니다.



3. 계측 및 측정 장비

SLFC 실험 중 날개 위 공기 흐름의 상태를 정밀하게 측정하고 방대한 데이터를 수집하기 위해 F-16XL-2에는 다양한 센서와 장비가 설치되었습니다.

• 압력 탭 (Pressure Taps)
  • 흡입 영역 내부에 위치한 72개의 작은 구멍으로, 각 지점의 정압(static pressure)을 측정하는 데 사용되었습니다.
  • 수집된 압력 데이터는 날개 전체의 실제 압력 분포를 파악하고, 이를 전산 유체 역학(CFD) 시뮬레이션 결과와 비교하여 설계 코드의 정확성을 검증하는 데 필수적이었습니다.
• 열전대 (Thermocouples)
  • 날개 표면과 내부 구조물의 여러 지점에 설치되어 온도를 측정하는 센서입니다.
  • 주된 목적은 항공기 구조의 열적 특성 데이터를 수집하는 것이었으나, 반응 속도가 느려(long time constant) 이번 실험에서는 천이 감지용으로는 유용하지 않은 것으로 판명되었습니다.
• 핫 필름 (Hot Films)
  • 날개 표면에 부착된 얇은 필름 형태의 센서로, 이 실험에서 천이를 감지하는 데 사용된 유일하고 신뢰성 있는 기술이었습니다.
  • 실험 과정 동안 총 142개의 다른 위치에 설치되었으며, 공기 흐름이 층류에서 난류로 바뀌는 지점을 실시간으로 감지하여 실험의 핵심 데이터를 제공했습니다.
• 마이크로폰 (Microphones)
  • 표면에 구멍을 뚫지 않고도 공기 흐름의 소음 변화를 감지하여 천이 여부를 파악할 목적으로 흡입 패널 표면 아래에 설치되었습니다.
  • 당초 이 비간섭적인 방식이 주된 천이 감지 수단으로 계획되었고 핫 필름은 예비 수단이었습니다. 그러나 비행 중의 소음 및 기타 문제로 인해 설계대로 작동하지 않아 신뢰성 있는 데이터를 얻는 데 실패했습니다. 결과적으로, 연구팀은 예비 수단이었던 핫 필름에 전적으로 의존하게 되었습니다.
• 컴퓨터 지원 데오돌라이트 (Computer-Aided Theodelite, CAT)
  • 지상에서 항공기 표면의 3차원 좌표를 매우 정밀하게 측정하는 광학 시스템입니다.
  • 실험을 위해 제작 및 장착된 흡입 패널이 설계된 공기역학적 윤곽과 얼마나 정확하게 일치하는지 검증하는 데 사용되었습니다. 표면의 미세한 굴곡(머리카락 두께보다 작은 오차)조차도 층류를 조기에 난류로 바꿀 수 있기 때문에 이러한 정밀 측정이 필수적이었습니다.
• 전환 문장: 이렇게 수집된 방대한 데이터는 복잡한 컴퓨터 코드와 분석 기법을 통해 해석되었습니다. 이제 데이터 분석에 사용된 핵심 용어들을 살펴보겠습니다.



4. 데이터 분석 및 모델링 용어

비행 테스트를 통해 수집된 데이터는 그 자체만으로는 의미를 갖기 어렵습니다. 이 데이터들을 해석하고 이론적 예측과 비교하여 과학적 결론을 도출하기 위해 다음과 같은 고급 분석 및 모델링 기법이 사용되었습니다.

• 분석 방법론:
  • N-Factor: 경계층 내에서 발생하는 작은 공기 흐름 교란(disturbance)이 얼마나 증폭되는지를 나타내는 지수입니다. 일종의 '불안정성 점수'로 생각할 수 있으며, 이 점수가 특정 임계치에 도달하면 흐름이 층류에서 난류로 '천이'될 것이라고 예측합니다. 일반적으로 천이 발생 임계치는 9-10 범위로 알려져 있었으나, 이 실험을 통해 수집된 데이터는 상당한 편차에도 불구하고 미래 항공기 설계 시 목표 N-Factor를 10-12로 설정할 수 있다는 중요한 근거를 제공했습니다.
  • 전산 유체 역학 (Computational Fluid Dynamics, CFD): 강력한 컴퓨터 성능을 이용하여 유체(여기서는 공기)의 흐름을 수학적으로 시뮬레이션하고 분석하는 기술입니다. F-16XL-2 실험에서는 비행 전에 날개 주변의 압력 분포와 흐름 특성을 예측하고, 비행 후에는 실제 측정 데이터와 비교하여 CFD 코드의 신뢰성을 검증하는 데 사용되었습니다.
  • 오일러/나비에-스토크스 코드 (Euler/Navier-Stokes Codes): CFD 시뮬레이션에서 유체 흐름을 지배하는 기본 물리 법칙을 나타내는 수학 방정식(오일러 방정식, 나비에-스토크스 방정식)을 푸는 컴퓨터 프로그램을 의미합니다. 오일러 코드는 점성을 무시하여 더 빠르게 계산할 수 있고, 나비에-스토크스 코드는 점성 효과까지 고려하여 더 정확한 결과를 제공합니다. 보고서에서는 MDC Surface Euler code, TLNS3D (thin-layer Navier-Stokes)와 같은 특정 코드들이 언급됩니다.
  • 포물선 안정성 방정식 (Parabolized Stability Equations, PSE): 경계층 내 교란의 발달을 분석하고 N-Factor를 계산하는 데 사용되는 고급 계산 기법입니다. 기존의 선형 안정성 이론보다 더 복잡한 물리 현상을 고려할 수 있어 더 정확한 천이 예측을 가능하게 합니다.

이처럼 이 실험은 기본 공기역학 원리(1장)를 바탕으로, 흡입 패널이라는 특수 하드웨어(2장)를 통해 물리적으로 구현되었습니다. 비행 중에는 압력 탭, 핫 필름 등 정밀 계측 장비(3장)를 이용해 방대한 데이터를 수집했으며, 수집된 데이터는 N-Factor 분석과 같은 고급 모델링 기법(4장)을 통해 해석되었습니다. 이 모든 과정이 유기적으로 결합하여 초음속 층류 제어라는 궁극적인 목표를 향한 중요한 과학적 진보를 이루어냈습니다.

• 전환 문장: 마지막으로, 보고서 전반에 걸쳐 자주 등장하는 기관 및 프로젝트의 약어들을 정리하여 쉽게 참조할 수 있도록 하겠습니다.



5. 주요 약어 및 기관

F-16XL-2 SLFC 보고서에는 여러 기관과 기술 용어들이 약어로 표기되어 있습니다. 다음 표는 보고서를 읽는 동안 참조할 수 있도록 주요 약어들을 정리한 것입니다.

약어 (Acronym)	전체 명칭 (Full Name)	간단한 설명
BCAG	Boeing Commercial Airplane Group	보잉 상용기 그룹. 실험에 참여한 주요 산업 파트너.
CAT	Computer-Aided Theodelite	컴퓨터 지원 데오돌라이트. 항공기 표면의 윤곽을 정밀하게 측정하는 시스템.
CFD	Computational Fluid Dynamics	전산 유체 역학. 컴퓨터를 이용한 유체 흐름 시뮬레이션 기술.
DFRC	Dryden Flight Research Center	NASA 드라이든 비행 연구 센터. F-16XL-2의 비행 테스트를 수행한 주관 기관.
HSCT	High-Speed Civil Transport	초음속 민간 수송기. SLFC 기술이 최종적으로 적용될 것으로 기대된 미래 항공기.
HTC	High Technology Corporation	실험 데이터 분석 및 코드 검증에 참여한 기술 전문 기업.
LaRC	Langley Research Center	NASA 랭글리 연구 센터. 프로젝트의 전반적인 기술 관리 및 분석을 담당.
LFC	Laminar Flow Control	층류 제어. 날개 표면 흐름을 인위적으로 제어하여 층류를 유지하는 기술.
MDC	McDonnell Douglas Corporation	맥도넬 더글라스사. 보잉과 함께 실험에 참여한 주요 산업 파트너.
NASA	National Aeronautics and Space Administration	미국 항공우주국. 이 프로젝트를 주관한 정부 기관.
NLF	Natural Laminar Flow	자연 층류. 흡입과 같은 인위적 제어 없이 날개 형상만으로 층류를 얻는 기술.
PSE	Parabolized Stability Equations	포물선 안정성 방정식. 경계층 안정성 분석에 사용되는 고급 계산 기법.
SLFC	Supersonic Laminar Flow Control	초음속 층류 제어. 이 F-16XL-2 실험의 핵심 연구 기술.
TCA	Technology Concept Aircraft	기술 개념 항공기. 미래 HSCT의 특징을 구현한 가상의 개념 설계 항공기.
TS	Tollmien-Schlichting	톨미엔-슈리히팅. 경계층 불안정성을 유발하는 2차원 파동(교란)의 한 종류.

F-16XL 및 초음속 층류 제어 실험 문답

단답형 퀴즈

각 질문에 대해 2~3 문장으로 답하시오.

1. F-16XL-2 초음속 층류 제어(SLFC) 비행 시험 실험의 주요 목표는 무엇이었습니까?
2. F-16XL의 핵심 설계 특징인 '크랭크-애로우 델타익'의 공기역학적 이점 두 가지를 설명하시오.
3. SLFC 실험에서 경계층 천이(transition)를 탐지하기 위해 사용된 두 가지 주요 방법은 무엇이었으며, 궁극적으로 어떤 방법이 더 효과적이었습니까?
4. F-16XL은 표준 F-16에 비해 내부 연료 용량과 무장 탑재량 측면에서 어떤 성능 향상을 보였습니까?
5. USAF의 '고등 전술 전투기(Enhanced Tactical Fighter)' 프로그램 경쟁에서 F-16XL이 F-15E 스트라이크 이글에 패배한 이유는 무엇입니까?
6. 비행 시험 중 관찰된 '흡입구 유발 조기 천이(Suction-Hole-Induced Premature Transition)' 현상은 무엇이며, 어떤 요인들과 관련이 있었습니까?
7. 군사 프로그램에서 탈락한 후, 두 대의 F-16XL 시제기는 NASA에서 어떤 중요한 역할을 수행했습니까?
8. '크랭크-애로우 날개 공기역학 프로젝트(CAWAP)'의 목적은 무엇이었으며, 이 프로젝트를 위해 어떤 종류의 데이터(비행, 풍동, CFD 등)가 비교 분석되었습니까?
9. SLFC 실험의 흡입 시스템(suction system)을 구성하는 주요 부품들은 무엇이었습니까?
10. 가상의 'F-16XL Block 72' 모델에 제안된 조종석의 주요 첨단 기술 두 가지를 설명하시오.

논술형 질문

다음 질문들에 대해 논하시오. (답은 제공되지 않습니다.)

1. F-16XL-2 SLFC 비행 시험 실험 중 발생했던 기술적 난제와 예상치 못한 문제들(예: 패널의 차압 문제, 부착선 층류 문제, 날개 내측의 난류 영역 등)에 대해 논하시오. 이러한 문제들이 실험 결과와 목표 달성에 어떤 영향을 미쳤는지 분석하시오.
2. 표준 F-16과 비교하여 F-16XL의 설계 변경점(크랭크-애로우 날개, 동체 연장, 연료 용량 증대 등)을 분석하고, 이러한 변경점들이 '고등 전술 전투기' 경쟁에서 요구된 성능을 어떻게 충족시키려 했는지 논하시오.
3. SLFC 실험과 CAWAP 프로젝트의 결과를 바탕으로, F-16XL 플랫폼의 공기역학적 거동을 예측하는 데 사용된 전산유체역학(CFD) 도구의 성공과 한계를 평가하시오. 특히 CFD 예측과 실제 비행 데이터 간의 일치점과 불일치점을 중심으로 논하시오.
4. F-16XL이 군 프로그램에서 탈락한 후 NASA에서 수행한 역할의 중요성을 설명하시오. 이 항공기의 독특한 설계가 초음속 비행 연구, 특히 고속 민간 수송기(HSCT) 프로그램의 소닉붐 완화 연구에 어떻게 기여했는지 상세히 논하시오.
5. F-16XL의 흡입 패널(suction panel) 설계, 제작, 및 검증 과정에 대해 상세히 설명하시오. 표면의 파형, 다공성, 누출 테스트 등 층류 흐름을 달성하기 위해 충족해야 했던 엄격한 기준과 그 과정에서 사용된 기술들에 대해 논하시오.

단답형 퀴즈 정답

1. F-16XL-2 SLFC 실험의 주요 목표는 고도로 후퇴된 날개에서 초음속 층류 흐름 제어(SLFC) 기술의 공기역학적 타당성을 입증하는 것이었습니다. 또한, 광범위한 층류 흐름을 시연하고, 전산유체역학(CFD) 코드를 검증하며, 층류 제어 설계 기준을 확립하는 것을 목표로 했습니다.
2. 크랭크-애로우 델타익은 표준 F-16 날개 면적의 두 배 이상으로, 높은 아음속 또는 초음속 속도에서 낮은 항력을 제공했습니다. 또한 이 설계는 저속 기동성을 희생하지 않으면서 아음속과 초음속 모두에서 항력 대 양력 비를 개선하여 효율적인 초음속 순항 성능과 전투기 같은 선회 민첩성을 동시에 제공했습니다.
3. 주요 천이 탐지 방법은 표면 열막(hot films)과 표면 아래 마이크로폰(subsurface microphones)이었습니다. 마이크로폰은 주변의 전자 소음에 민감하고 여러 문제점이 발견되어, 결국 열막이 실험 중 천이 탐지에 사용된 유일한 기술임이 입증되었습니다.
4. F-16XL은 동체 연장과 확장된 날개 덕분에 내부 연료 용량이 표준 F-16 대비 82% 증가하여 작전 반경이 40~50% 향상되었습니다. 또한, 27개의 하드포인트에 표준 F-16의 두 배에 달하는 무장을 탑재할 수 있었습니다.
5. F-16XL은 성능 면에서 우수했지만, F-15E 스트라이크 이글이 최종 선정되었습니다. 이는 F-15E가 두 개의 엔진을 장착하여 생존성이 높고, 기존 F-15B를 개조하는 비용이 더 낮았기 때문으로, 순수한 성능보다는 비용과 가용성이 주요 결정 요인이었습니다.
6. 이는 특정 수준 이상의 흡입이 이루어질 때 흡입구 자체에 의해 경계층이 조기에 난류로 바뀌는 현상을 말합니다. 이 현상은 흡입구 유량, 구멍 직경, 레이놀즈 수와 같은 요인들과 관련이 있으며, 특히 구멍들이 유선 방향과 정렬될 때 조기 천이를 유발하는 것으로 나타났습니다.
7. 두 F-16XL 시제기는 NASA의 고속 민간 수송기(HSCT) 프로그램에서 귀중한 연구 자산이 되었습니다. 항공기들은 초음속 충격파, 소닉붐 전파 및 완화 기술 연구에 사용되었으며, 특히 SR-71 블랙버드 항공기 근접 비행을 통해 충격파 가장자리를 측정하는 시험에도 투입되었습니다.
8. CAWAP의 목적은 F-16XL-1 항공기의 기본 유동 물리학에 대한 이해를 높이는 것이었습니다. 이를 위해 비행 시험, 다양한 축소 모델을 사용한 풍동 시험, 그리고 전산유체역학(CFD) 시뮬레이션에서 얻은 데이터를 포괄적으로 비교 분석했습니다.
9. 흡입 시스템은 20개의 독립된 흡입 영역 각각에 연결된 20개의 개별 수집 덕트(collector ducts), 20개의 유량 센서 및 제어 밸브로 구성되었습니다. 또한, 이 시스템에는 공통 플레넘(plenum), 마스터 제어 밸브, 그리고 엔진의 압축 공기(bleed air)로 구동되는 터보압축기(turbocompressor)가 포함되었습니다.
10. 가상의 'Block 72' 모델에는 파노라마식 고해상도 터치스크린인 광역 디스플레이(WAD)가 제안되었습니다. 또한, 조종사의 주 시야를 방해하지 않고 데이터를 투사하는 3D 증강 현실 헤드업 디스플레이(HUD)가 포함되어 임무 정보를 효과적으로 제공하도록 설계되었습니다.

용어 해설

용어/약어	전체 명칭 및 정의
SLFC	Supersonic Laminar Flow Control (초음속 층류 제어): 초음속 비행 중 날개 표면의 공기 흐름을 흡입(suction) 등의 방법으로 제어하여 난류 발생을 억제하고 층류 상태를 유지함으로써 항력을 줄이는 기술.
HSCT	High-Speed Civil Transport (고속 민간 수송기): NASA가 연구했던 초음속 여객기 개념으로, 소닉붐 감소, 효율적인 초음속 순항 등의 기술 개발을 목표로 함.
CAWAP	Cranked-Arrow Wing Aerodynamics Project (크랭크-애로우 날개 공기역학 프로젝트):F-16XL-1 항공기의 독특한 날개 형상에서 발생하는 복잡한 공기 흐름의 물리적 특성을 이해하기 위해 NASA가 수행한 연구 프로젝트.
CFD	Computational Fluid Dynamics (전산유체역학): 컴퓨터를 사용하여 유체의 움직임과 관련된 복잡한 문제를 수치적으로 분석하고 시뮬레이션하는 학문. 항공기 설계 및 공기역학적 성능 예측에 널리 사용됨.
N-factor	경계층 내의 작은 교란이 얼마나 증폭되는지를 나타내는 지표. 특정 값(일반적으로 9-12)에 도달하면 흐름이 층류에서 난류로 천이될 것으로 예측하는 데 사용됨.
BCAG	Boeing Commercial Airplane Group (보잉 상용기 그룹): NASA의 SLFC 실험에 참여한 산업계 파트너 중 하나.
MDC	McDonnell Douglas Corporation (맥도넬 더글러스사): NASA의 SLFC 실험에 참여한 산업계 파트너 중 하나이며, F-15E 스트라이크 이글의 제작사.
DFRC	Dryden Flight Research Center (드라이덴 비행 연구 센터): F-16XL의 비행 시험이 수행된 NASA의 연구 시설.
LaRC	Langley Research Center (랭글리 연구 센터): NASA의 SLFC 및 CAWAP 프로젝트에서 기술 관리 및 데이터 분석을 주도한 연구 센터.
Cranked-Arrow Delta Wing (크랭크-애로우 델타익)	F-16XL의 핵심적인 날개 형태로, 안쪽은 후퇴각이 크고 바깥쪽은 후퇴각이 작은 두 부분으로 구성된 델타익. 고속 비행의 효율성과 저속 기동성을 모두 확보하기 위해 설계됨.
Transition Detection (천이 탐지)	항공기 날개 표면의 공기 흐름이 부드러운 층류(laminar flow)에서 불규칙한 난류(turbulent flow)로 바뀌는 지점을 탐지하는 것.
Hot Films (열막)	표면에 부착된 얇은 막 형태의 센서로, 공기 흐름의 상태(층류 또는 난류)에 따른 열 전달률 변화를 측정하여 경계층의 천이를 탐지하는 데 사용됨.
Suction Panel (흡입 패널)	미세한 구멍이 뚫려 있는 항공기 날개 표면의 패널. 이 구멍들을 통해 경계층의 공기를 빨아들여 흐름을 안정시키고 층류를 유지하는 역할을 함.
DSI	Diverterless Supersonic Inlet (다이버터리스 초음속 흡입구): 기존의 복잡한 기계식 장치 없이 형상 자체만으로 초음속 충격파를 제어하여 엔진으로 공기를 공급하는 흡입구. 스텔스 성능 향상과 무게 감소에 기여함.
ESP	Electronically Scanned Pressure (전자 스캔 압력 센서): 항공기 표면의 여러 지점에서 압력을 동시에 측정할 수 있는 시스템. 비행 시험 및 풍동 시험에서 압력 분포 데이터를 수집하는 데 사용됨.
TCA	Technology Concept Aircraft (기술 개념 항공기): HSCT와 같은 미래 항공기의 핵심 기술들을 구현한 개념적 설계의 항공기.
WAD	Wide Area Display (광역 디스플레이): 조종석에 설치된 대형 파노라마식 터치스크린으로, 비행 및 임무 정보를 통합하여 지능적으로 표시함.
HUD	Head-Up Display (헤드업 디스플레이): 조종사의 전방 시야에 해당하는 투명한 스크린에 비행 데이터를 투사하여, 조종사가 시선을 돌리지 않고도 중요 정보를 확인할 수 있게 하는 장치.
